Привод подвесного конвейера

Тульский государственный университет
Кафедра Проектирование механизмов и деталей машин
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему "Привод подвесного конвейера"

Основы конструирования Шейнблит задание 15 вариант 9

Исходные данные Привод подвесного конвейера: тяговая сила цепи 7 кН, скорость грузовой цепи 0,65 м/с, шаг грузовой цепи 100 мм, число зубьев звездочки 9, допустимое отклонение скорости грузовой цепи 5%, срок службы привода 6 лет.

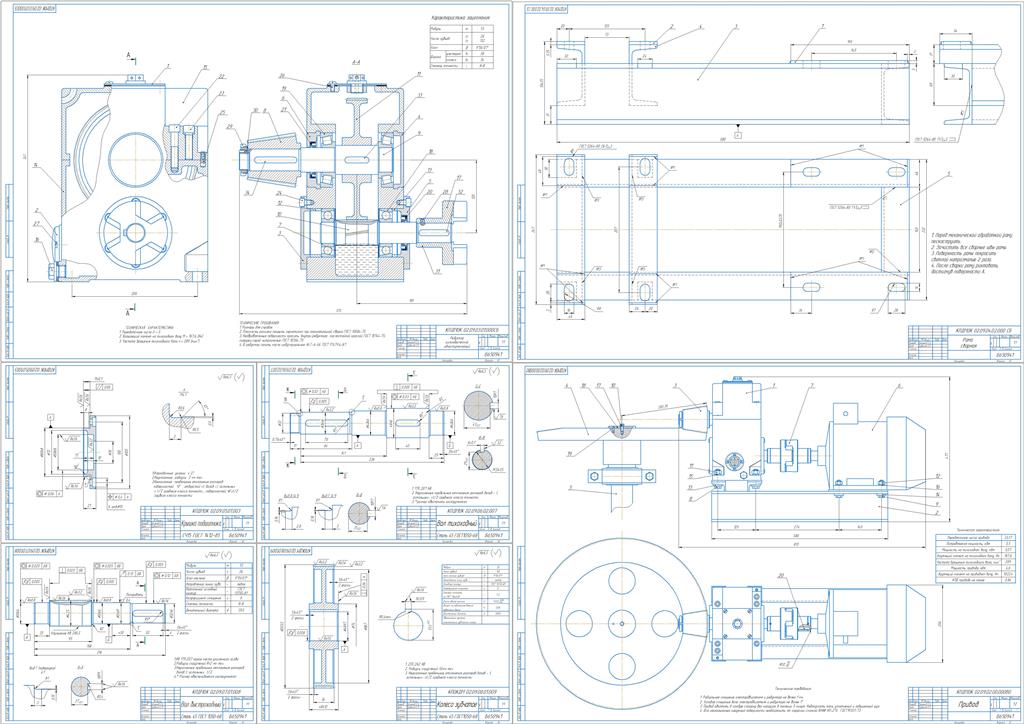

В работе разработан привод подвесного конвейера. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и деталировку.
Содержание
Введение
1. Исходные данные
2. Выбор электродвигателя
3. Выбор материала зубчатых передач
4. Расчет закрытой зубчатой передачи редуктора
5. Расчет открытой передачи
6. Нагрузки валов редуктора
7. Выбор муфт
8. Расчет валов
9. Компоновка редуктора
10. Определение геометрических параметров вала рабочей машины
Заключение
Список литературы

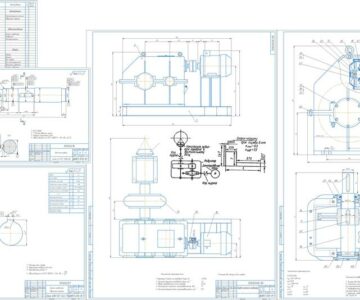

Состав: Привод (ВО), Редуктор (СБ), Рама (СБ), Деталировка (Быстроходный вал, тихоходный вал, крышка, колесо), Спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод подвесного конвейера

Пояснительная записка_готовая.docx
Чертежи\Быстроходный вал.cdw
Чертежи\Колесо.cdw
Чертежи\Крышка подшипника А3.cdw
Чертежи\Общий вид.cdw
Чертежи\Рама.cdw
Чертежи\Сборочный редуктор-1.cdw
Чертежи\Спецификация привод.spw
Чертежи\Спецификация Рама.spw
Чертежи\Спецификация редуктор.spw
Чертежи\Тихоходный вал.cdw
Чертежи
