КОМПАС 3D 18

Привод рабочей машины

Харьковский политехнический институт
КАФЕДРА «МПМ»
Курсовой проект по дисциплине "Детали машин"
На тему "ПРИВОД РАБОЧЕЙ МАШИНЫ"
Харьков 2017

Исходные данные:
Тяговое усилие на барабане Ft = 5800 Н
Окружная скорость барабана V = 0,4 м/с
Диаметр барабана D = 250 мм
Режим работы 0
Суммарное время работы 20000 часов

В данной роботе рассматриваются расчёты привода рабочей машины с цилиндрическим редуктором.

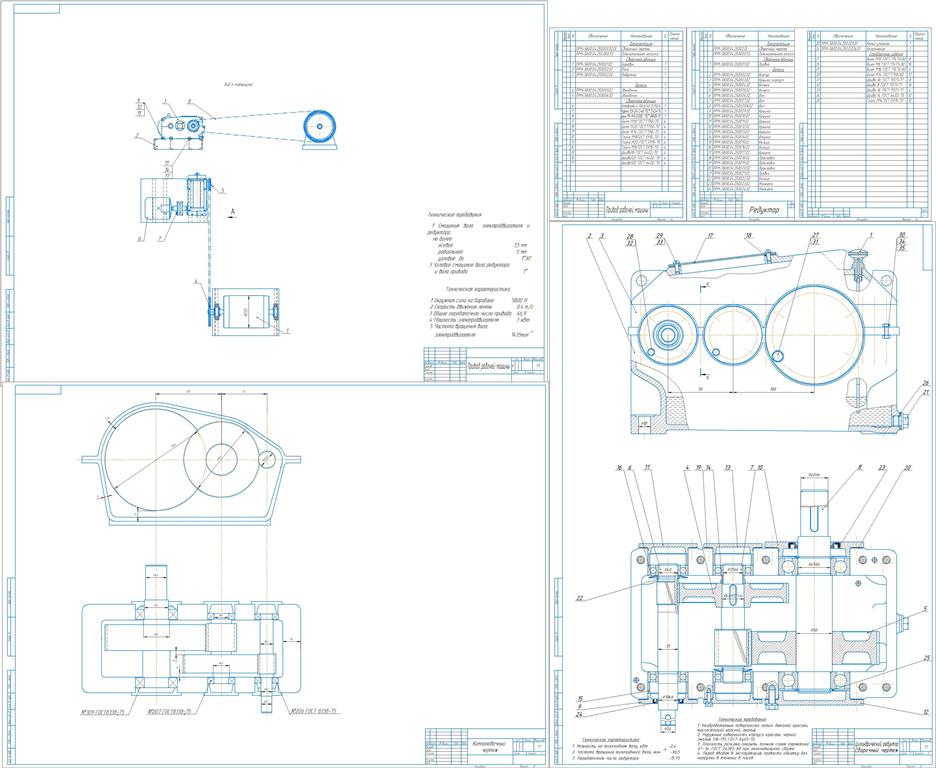

Графическая часть содержит чертежи (сборочный,компоновочный) редуктора.

СОДЕРЖАНИЕ

1. КИНЕМАТИЧЕСКИЙ И ЭНЕРГЕТИЧЕСКИЙ РАСЧЕТ ПРИВОДА 4
ТАБЛИЦА 1 6
2. РАСЧЕТ ПЕРЕДАЧ 7
2.1 РАСЧЕТ БЫСТРОХОДНОЙ СТУПЕНИ РЕДУКТОРА 7
2.2 РАСЧЕТ ТИХОХОДНОЙ СТУПЕНИ РЕДУКТОРА 15
2.3 РАСЧЕТ ЦЕПНОЙ ПЕРЕДАЧИ. 20
3. КОНСТРУИРОВАНИЕ И ОПРЕДЕЛЕНИЕ РАЗМЕРОВ ЗУБЧАТЫХ КОЛЕС И ЭЛЕМЕНТОВ КОРПУСА РЕДУКТОРА 24
3.1 КОНСТРУИРОВАНИЕ ШЕСТЕРНИ И КОЛЕСА КОСОЗУБОЙ ЦИЛИНДРИЧЕСКОЙ ПЕРЕДАЧИ 24
3.2 КОНСТРУИРОВАНИЕ ЭЛЕМЕНТОВ КОРПУСА РЕДУКТОРА 26
4. РАСЧЕТ ВАЛОВ 28
4.1 ОРИЕНТИРОВОЧНЫЙ РАСЧЕТ ВАЛОВ 28
4.2 ПРОВЕРОЧНЫЙ РАСЧЕТ ТИХОХОДНОГО ВАЛА 30
5. РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ. 34
6. ВЫБОР ПОДШИПНИКОВ 36
7. ВЫБОР МУФТЫ 38
8. ОПИСАНИЕ СИСТЕМЫ СМАЗКИ 39
9. ЛИТЕРАТУРА 40

Состав: Привод машины,Деталировка ,спецификация Язык документа

Софт: КОМПАС-3D 16.1

Просмотр файлов
8888\350.cdw
8888\КомпоновкаЦил350.cdw
8888\Привод спецификация.cdw
8888\Цил спецификация.cdw
8888\Цил спецификация2.cdw
8888\Цил350.cdw
8888
350.doc
