Привод с 1 – ступенчатым цилиндрическим редуктором с косозубым колесом u=4,8

КАЗАНСКИЙ (ПРИВОЛЖСКИЙ) ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ (КФУ)
Кафедра «Механика и конструирование»
Курсовой проект по курсу «Механика и детали машин»
На тему: "Привод с 1 – ступенчатым цилиндрическим редуктором с косозубым колесом"
Казань 2021

Исходные данные (техническая характеристика):
Мощность на выходном валу привода P_вых – 5,2 кВт;
Частота вращения выходного вала привода n_вых, об/мин – 150 об/мин;
Срок службы привода – 8 тыс.часов;

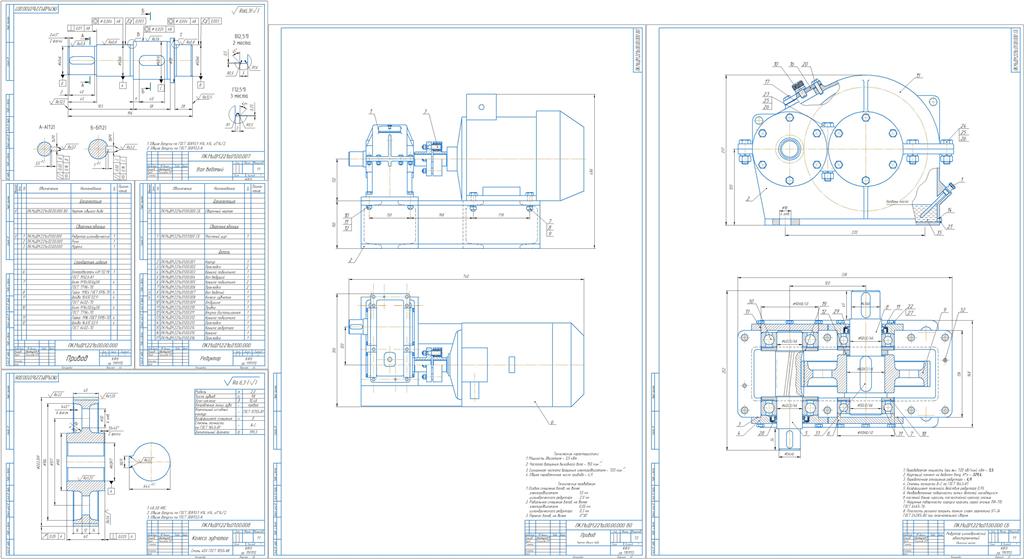

Разработать:
Сборочный чертеж цилиндрического редуктора;
Рабочие чертежи: тихоходный вал, зубчатое колесо;
Чертеж общего вида привода.

Оглавление
1 Выбор электродвигателя и кинематический расчёт привода.......................... 4
2 Расчет цилиндрической зубчатой передачи..................................................... 6
3 Предварительный расчет валов и выбор подшипников................................ 11
4 Проверочный расчет шпонок............................................................................12
5 Проверочный расчет подшипников................................................................. 13
6 Проверочный расчет валов............................................................................... 17
7 Подбор и проверочный расчет муфты .............................................................24
8 Выбор смазочных материалов ....................................................................... 26
Список использованной литературы.................................................................. 27
