Привод секции роликового транспортера с угловым перемещением заготовок для автоматической линии

Одесский национальный политехнический университет
Кафедра теоретической механики и деталей машин,
Курсовой проекту по дисциплине "Детали машин" Задание 03 вариант 22
На тему: "Привод секции роликового транспортера с угловым перемещением заготовок для автоматической линии"
Одесса 2011

Исходные данные
масса заготовки – m=500кг;
интервал времени поступления заготовки на конвейер – t=10с;
расстояние между заготовками на конвейере – lз=4м;
длина транспортирования заготовок – L=40м;
диаметр заготовки – Dз=0.85м;
тип редуктора – 2ЦРШ;
синхронная частота вращения асинхронного электродвигателя – nс=1500мин-1
срок службы привода – Lh=10000ч;
ориентировочное передаточное отношение открытой передачи – iотк=1.4

Спроектировать привод секции роликового транспортера с угловым перемещением заготовок для автоматической линии. В комплект конструкторской документации входят габаритный чертеж привода, сборочный чертеж редуктора, чертежи основных деталей редуктора, расчетно-пояснительная записка и спецификации

Содержание

1. Техническое задание 3
2. Введение 4
3. Определение потребной мощности привода и частоты вращения
исполнительного органа 5
4. Кинематический расчет привода 6
4.1. Определение общего КПД привода 6
4.2. Выбор асинхронного электродвигателя 6
4.3. Определение общего передаточного отношения привода и разбивка
его между передачами 6
4.4. Определение частот вращения, угловых скоростей и крутящих
моментов валов 7
5. Расчет тихоходной передачи редуктора 8
6. Расчет быстроходной передачи редуктора 15
7. Расчет цепной передачи привода 23
8. Эскизная компоновка редуктора 27
8.1. Предварительный расчет валов 27
8.2. Выбор подшипников 28
8.3. Конструирование зубчатых колес и корпуса редуктора 28
8.4. Конструирование подшипниковых узлов 30
8.5. Разработка смазки передач и подшипников 30
8.6. Выбор муфт 30
8.7. Выбор и расчет соединений «вал-ступица» 31
9. Уточненный расчет валов 33
10. Расчет подшипников по динамической грузоподъемности 45
Литература

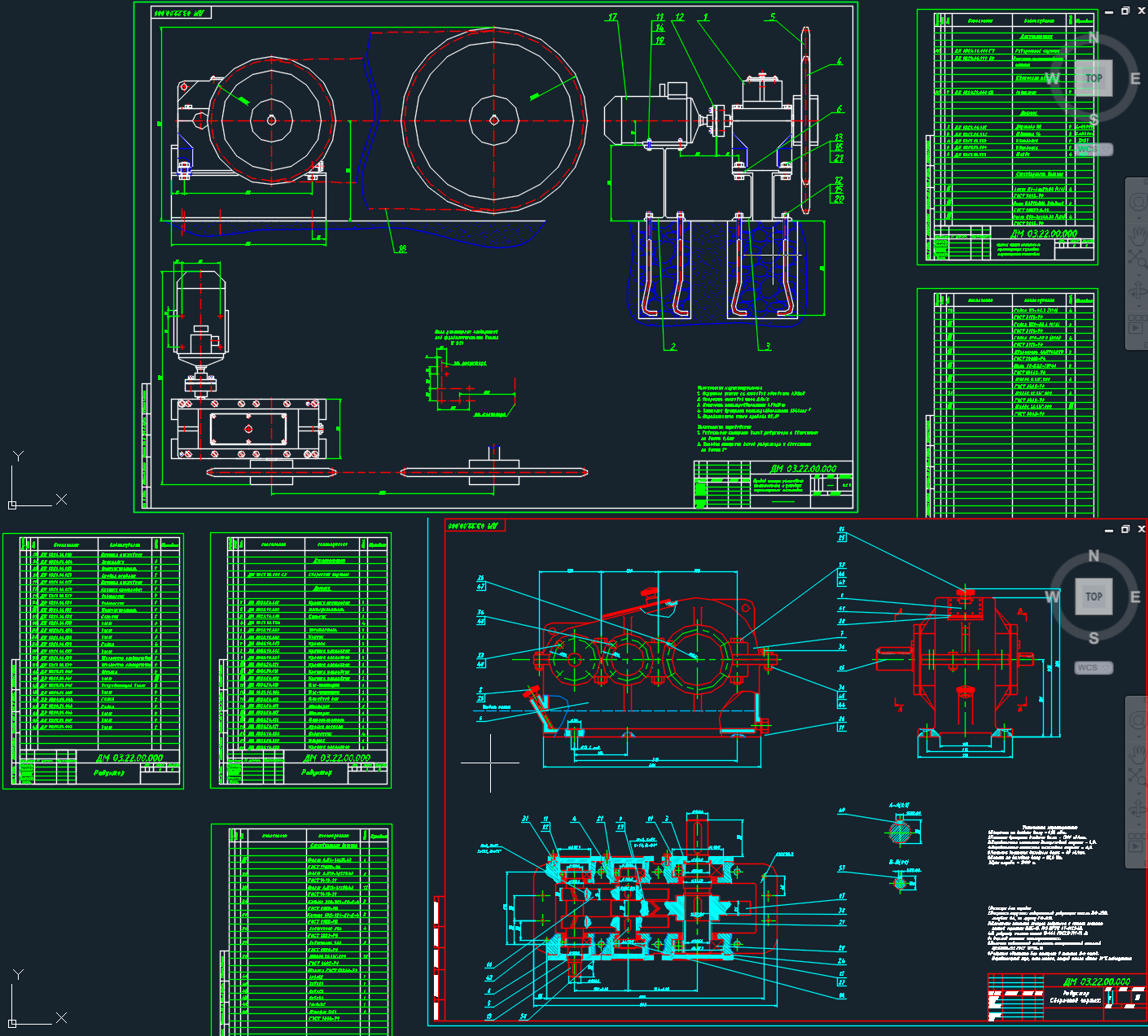

Состав: Редуктор (СБ), Корпус (ВО), Привод (ВО), Деталировка (колесо зубчатое, вал, втулка, крышка закладная, крышка смотровая), Спецификация, ПЗ Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод секции роликового транспортера с угловым перемещением заготовок для автоматической линии

КР ДМ ПЗ.doc
Чертежи.dwg
