проектирование привода наклонного транспортера для картофеля

Ижевская государственная сельскохозяйственная академия
Кафедра "Теоретическая механика и сопротивление материалов"
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод наклонного транспортера для картофеля"
Ижевск 2013

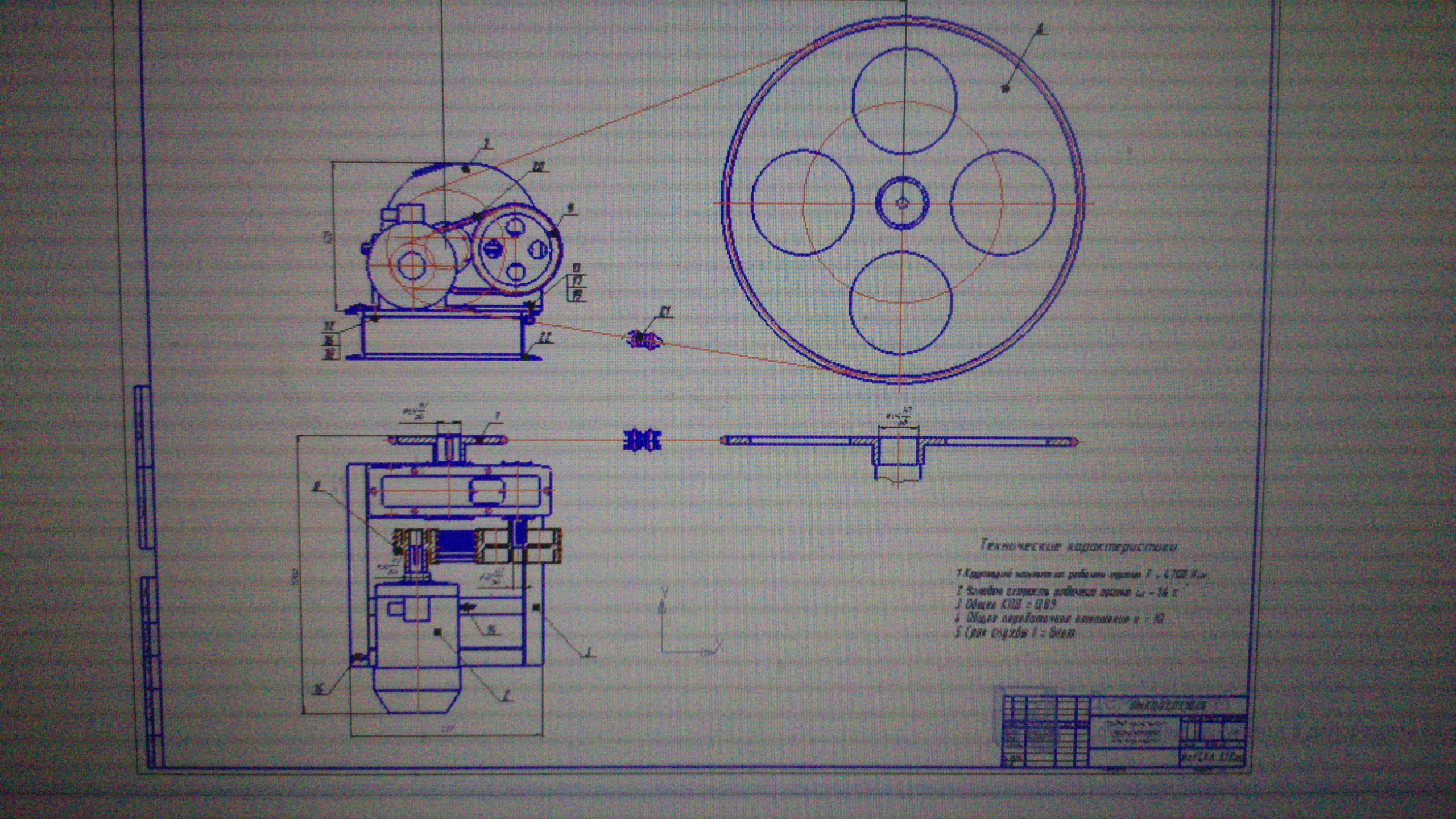

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, ременную передачу, цепную передачу и двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 4 чертежа деталировки редуктора (вал тихоходный, шкив ведущий, колесо зубчатое, крышка сквозная).
Курсовой проект содержит 2 листа формата А1, 4 листа формата А4, 2 спецификации, 38 страница пояснительной записки, содержащей 7 рисунков.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
1 Крутящий момент на рабочем органе T = 4750 Нм
2 Угловая скорость рабочего органа w = 1,6 с
3 Общее КПД = 0.89
4 Общее передаточное отношение u = 10
5 Срок службы t = 8 лет

Техническая характеристика редуктора
. Номинальный момент на ведомом валу. Т =170Н*м
2.Угловая скорость ведомого вала w =48.5с
3.Передаточное число U=10

Состав: Привод (ВО), редуктор цилиндрический двухступенчатый (СБ), деталировка (вал тихоходный, шкив ведущий, колесо зубчатое, крышка сквозная), спецификация на привод, спецификация на редуктор, пояснительная записка 38 стр. Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Детали машин / проектирование привода наклонного транспортера для картофеля

привод.cdw
редуктор .cdw
спецификация привод.spw
Спецификация.spw
шкив ведущии.cdw
вал тихоходный.cdw
записка по деталям год.doc
колесо зубчатое.cdw
крышка сквозная.cdw
