Проектирование привода транспортёра ТС-40

Беларуская государственная сельскохозяйственная академия
Кафедра мелиаративных и строительных машин,
курсовой проект по дисциплине "Детали машин",
На тему: " Проектирование привода транспортёра ТС-40",
Горки 2007г

В курсе «Детали машин и основы конструирования» изложены вопросы теории, расчета и конструирования деталей машин и сборочных единиц общего назначения с учетом заданных условий работы машины.

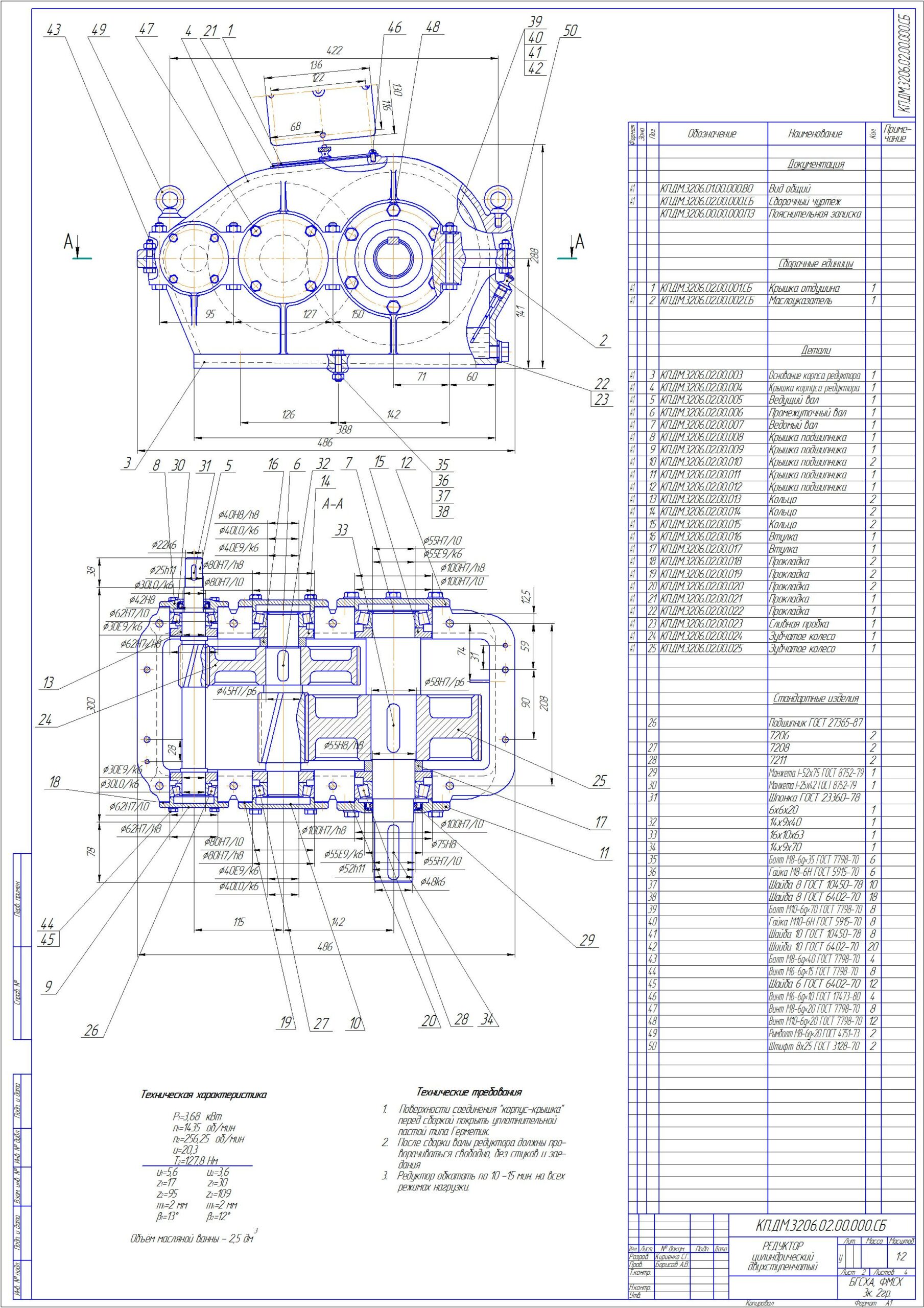

Цилиндрический косозубый двухступенчатый редуктор и клиноременная передача

Техническая характеристика редуктора
P1=3,68 кВт
n1=1435 об/мин
n2=256,25 об/мин
u=20,3
T2=127,8 Нм
u1=5,6 u2=3,6
z1=17 z1=30
z2=95 z2=109
mп=2 мм mп=2 мм
1=13 2=12
Объём масляной ванны - 2,5 дм

Техническая характеристика привода
1. Электродвигатель 4А100L4У3
2. Рдв =4 кВт
3. nдв =1435 об/мин
4. uoбщ=40,6
5. ирем=2
6. ицил1=5,6
7. ицил2=3,625
8. пвых=35,35 об/мин
