Роликовый транспортёр

150

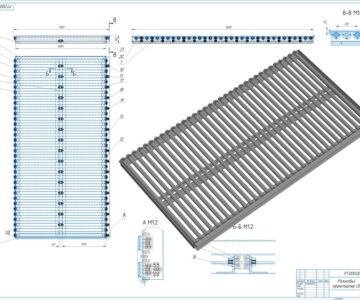

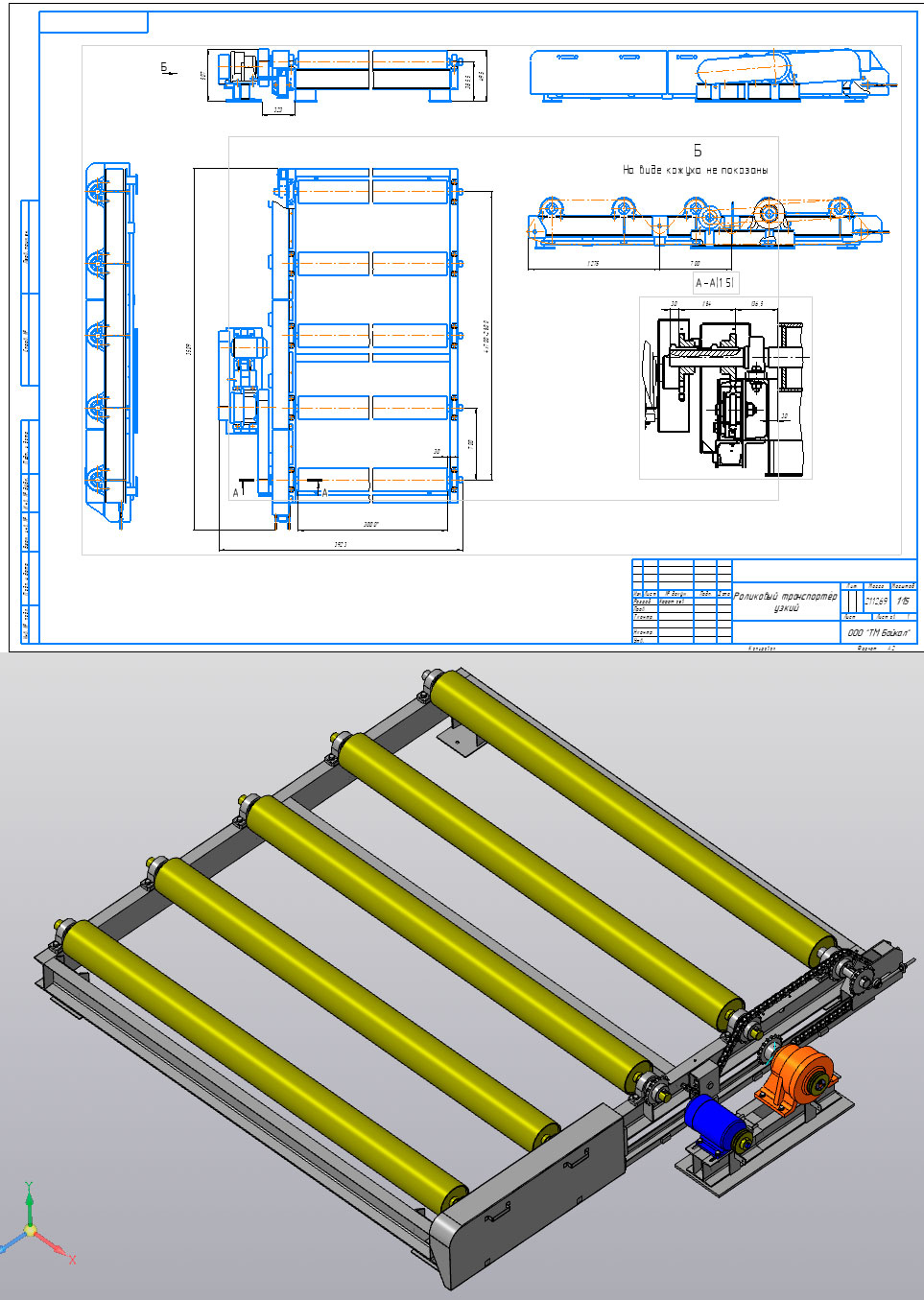

Чертежи на роликовый транспортёр для перемещения пиломатериалов (доска, брус, лафет, горбыль и др) навалом.

3D Модели пиломатериалы роликовый транспортер

Автор

Павел Каратаев

Дата

22.06.2022

Язык

Русский

Состав

СБ, деталировка, спецификация, 3D-модель

Софт

КОМПАС-3D 18.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Роликовый транспортёр
- Кожухи
  - Кожух крайний
    - Чертеж.cdw
    - Сборка 1.a3d
    - Сборка.a3d
    - Боковина.m3d
    - Ручка 1.m3d
    - Стенка.m3d
    - Крышка.m3d
  - Кожух привода
    - Сборка и детал.cdw
    - крышка.m3d
    - Сборка.a3d
    - Боковина.m3d
    - Ручка 1.m3d
    - Поясок.m3d
    - Стенка.m3d
    - Боковина гнутая.m3d
  - Кожух промеж
    - Чертеж.cdw
    - крышка.m3d
    - Сборка.a3d
    - Боковина.m3d
    - Ручка 1.m3d
    - Стенка.m3d
- КД
  - Блок промедуточный роликовый
    - Кольцо наружнее.cdw
    - Кольцо внутреннее.cdw
    - Ролик .cdw
    - Сборочныйчертёж.cdw
    - Втулка 2.cdw
    - Спецификация.spw
    - Втулка.cdw
  - Ролик приводной
    - Сборка.cdw
    - Сборка.jpg
    - Спецификация.spw
  - Рама
    - Связь.cdw
    - Сборка.cdw
    - Балка.cdw
    - Крепление кожуха.cdw
    - Балка 2.cdw
    - Сборка.spw
    - Балка 1.spw
    - Балка 2.spw
  - Вид без кожухов.cdw
  - Сборка общая.cdw
  - Звёздочка к редуктору Z=17 .cdw
  - Ролик
    - Сборка.cdw
    - Спецификация.spw
  - Шкив ведущий привода.cdw
- Модель
  - Подшипник 212.m3d
  - Чертеж1.cdw
  - Ролик приводной модернизир
    - Муфта короткая.m3d
    - Шпонка 120.m3d
    - Фланец в сборе.a3d
    - Шпонка 80.m3d
    - Сборка.a3d
    - Диск.m3d
    - Фланец короткий в сборе.a3d
    - Вал.m3d
    - Муфта длинная.m3d
    - Труба.m3d
  - Крепление кожуха.m3d
  - Чертеж.cdw
  - Подошва.m3d
  - Ролик приводной
    - Шпонка.m3d
    - Звёздочка Z-17.m3d
    - Сборка.a3d
    - Диск.m3d
    - Вал.m3d
    - Труба.m3d
  - Звёздочка ведомая в сборе
    - Ось с шестигранника.m3d
    - Звёздочка .m3d
    - Звёздочка модернизированная.m3d
    - Сборка 1.a3d
    - Звёздочка в сборе 1.a3d
    - Втулка 3.m3d
    - Втулка 2.m3d
    - Боковина.m3d
    - Планка 60.m3d
    - Копия Боковина.m3d
    - Планка 130-70.m3d
    - Фиксатор оси.m3d
    - Кольцо наружнее.m3d
    - Кольцо упорное d52.m3d
    - Кольцо внутреннее.m3d
  - Рама
    - Лоток.m3d
    - Балка поперечная.m3d
    - Ребро жёсткости балки.m3d
    - Балка поддерживающего подщипника.m3d
    - Ребро.m3d
    - Ребро подшипника.m3d
    - Поперечина поддерживающего подщипника 2.m3d
    - Балка со стороны привода.m3d
    - Поперечина поддерживающего подщипника.m3d
    - Балка свободная.m3d
  - Сборка.a3d
  - Блок промежут роликовый
    - Ось с шестигранника.m3d
    - Шайба.m3d
    - Корпус подшипника.m3d
    - Ролик сборка.a3d
    - Втулка 2.m3d
    - Втулка.m3d
    - Ролик.m3d
    - Сборка .a3d
    - Кольцо наружнее.m3d
    - Кольцо упорное d52.m3d
    - Пластина.m3d
    - Кольцо внутреннее.m3d
  - Привод
    - Редуктор cyclo НS-3160.m3d
    - Швелл 16-570 прав.m3d
    - Звёздочка .m3d
    - Шпонка эл-двигателя.m3d
    - Чертеж.cdw
    - Швелл 16-82.m3d
    - Кожух
      - Защита.m3d
      - Ухо кожуха верхн.m3d
      - Ухо кожуха 2.m3d
      - Сборка 1.a3d
      - Сборка.a3d
      - Стойка.m3d
      - Обечайка.m3d
      - Ухо кожуха.m3d
      - Шпилька.m3d
      - Ухо.m3d
    - Ремень А-1600.m3d
    - Плита.m3d
    - бобышка.m3d
    - Швелл 16-400 лев.m3d
    - Сборка.a3d
    - Швелл 16-570 лев.m3d
    - Копия Втулка коническая редуктора.m3d
    - Шкив двигателя.m3d
    - Шпонка редукт.m3d
    - Сборка редуктор.a3d
    - Сборка двигатель.a3d
    - двигатель.m3d
    - Втулка коническая двиг.m3d
    - Швелл 16-72.m3d
    - Плланка крепления кожуха.m3d
    - Шпонка тихоходного вала.m3d
    - Швелл 16-400 прав.m3d
    - Звёздочка z=17 редуктора .m3d
  - Кожуха
    - Кожух привода
      - Щиток 2.m3d
      - Уголок 2 держателя.m3d
      - Сборка.a3d
      - Уголок держателя.m3d
      - Поясок.m3d
      - Щиток.m3d
      - Держатель.a3d
      - Ухо.m3d
    - Кожух левый
      - Замок.m3d
      - Опорная стенка.m3d
      - Заглушка.m3d
      - Язычок сборка.a3d
      - Сборка.a3d
      - Боковина.m3d
      - Ручка 1.m3d
      - Язычок.m3d
      - Ребро язычка.m3d
    - Кожух промеж
      - Замок.m3d
      - Опорная стенка.m3d
      - Язычок сборка.a3d
      - Сборка.a3d
      - Боковина.m3d
      - Ручка.m3d
      - Язычок.m3d
      - Ребро язычка.m3d
    - Кожух правый
      - Опорная стенка.m3d
      - Язычок сборка.a3d
      - Карман.m3d
      - Сборка.a3d
      - Боковина.m3d
      - Ручка.m3d
      - Язычок.m3d
      - Ребро язычка.m3d
  - Опора.m3d
  - Сборка3 v18.a3d
  - Опора.a3d
  - Ролик
    - Шпонка.m3d
    - Звёздочка Z-17.m3d
    - Сборка.a3d
    - Диск.m3d
    - Вал.m3d
    - Труба.m3d
  - Натяжной механизм
    - Планка 90-80.m3d
    - Звёздочка .m3d
    - Звёздочка модернизированная.m3d
    - Тяга сборка.a3d
    - Втулка дистанц 24.m3d
    - Втулка дистанц 17.m3d
    - Втулка 3.m3d
    - Сборка.a3d
    - Втулка 2.m3d
    - Боковина.m3d
    - Втулка.m3d
    - Бобышка.m3d
    - Ось.m3d
    - Планка 100-96.m3d
    - Звёздочка в сборе.a3d
    - Кольцо наружнее.m3d
    - Кольцо упорное d52.m3d
    - Шпилька.m3d
    - Кольцо внутреннее.m3d
    - Планка 180-80.m3d
  - Цепь
    - Звено 1.m3d
    - Контур цепи.a3d
    - Контур цепи 2.a3d
    - Звено 2.m3d
  - Блок промежуточный
    - Ось с шестигранника.m3d
    - Сборка 2.a3d
    - Звёздочка модернизированная.m3d
    - Корпус подшипника.m3d
    - Втулка 3.m3d
    - Втулка 2.m3d
    - держатель лотка.m3d
    - Звёздочка в сборе.a3d
    - Кольцо наружнее.m3d
    - Кольцо упорное d52.m3d
    - Пластина.m3d
    - Кольцо внутреннее.m3d
