топ За месяцПривод скребкового транспортера с двухступенчатым косозубым мотор-редуктором
МГТУ им Н.Э. Баумана
Кафедра машиностроительные технологии
Курсовой проект по Деталям Машин
Тема: Привод скребкового транспортера с двухступенчатым косозубым мотор-редуктором
Москва 2019
Окружная сила на звездочке 5,2кН, Скорость цепи 1м/с, Шаг цепи транспортера 125мм, Число зубьев звездочки 9
Содержание:
Введение. 3
1. Кинематический расчёт 4
1.1.Выбор электродвигателя 4
1.2.Уточнение передаточных чисел привода. 4
1.3.Определение вращающих моментов на валах привода. 4
2. Анализ результатов расчёта на ЭВМ 5
3. Эскизное проектирование 6
3.1. Предварительный расчет валов 6
3.2. Расстояния между деталями передачи. 6
4. Подбор и расчёт подшипников на быстроходном валу 7
4.1 Выбор типов подшипников и схем установок. 7
4.2 Расчет подшипников. 7
5. Поверочный расчёт быстроходного вала на прочность 15
6 Расчет соединений 16
6.1.Шпоночное соединение быстроходного вала и муфты: 16
6.2. Посадка колеса на быстроходный вал 17
7. Выбор смазочного материала и способов смазывания 18
Список литературы: 19

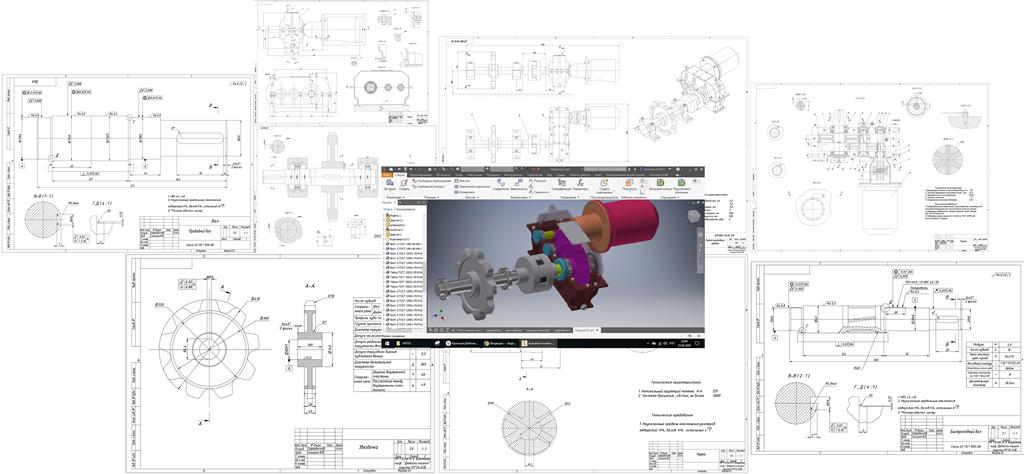

Состав: 1 лист: Редуктор ; 2 лист: Редуктор ; 3 лист: Звездочка, быстроходный вал и муфта; 4 лист: Приводной вал; 5 лист: Привод;1 лист: Редуктор ; 2 лист: Редуктор ; 3 лист: Звездочка, быстроходный вал и муфта; 4 лист: Приводной вал; 5 лист: Привод;
Софт: Autodesk Inventor 2019
