Проектирование привода скребкового транспортёра

Южно-Уральский государственный университет
Кафедра "Технической механики"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Проектирование привода скребкового транспортёра"
Златоуст 2014 г.

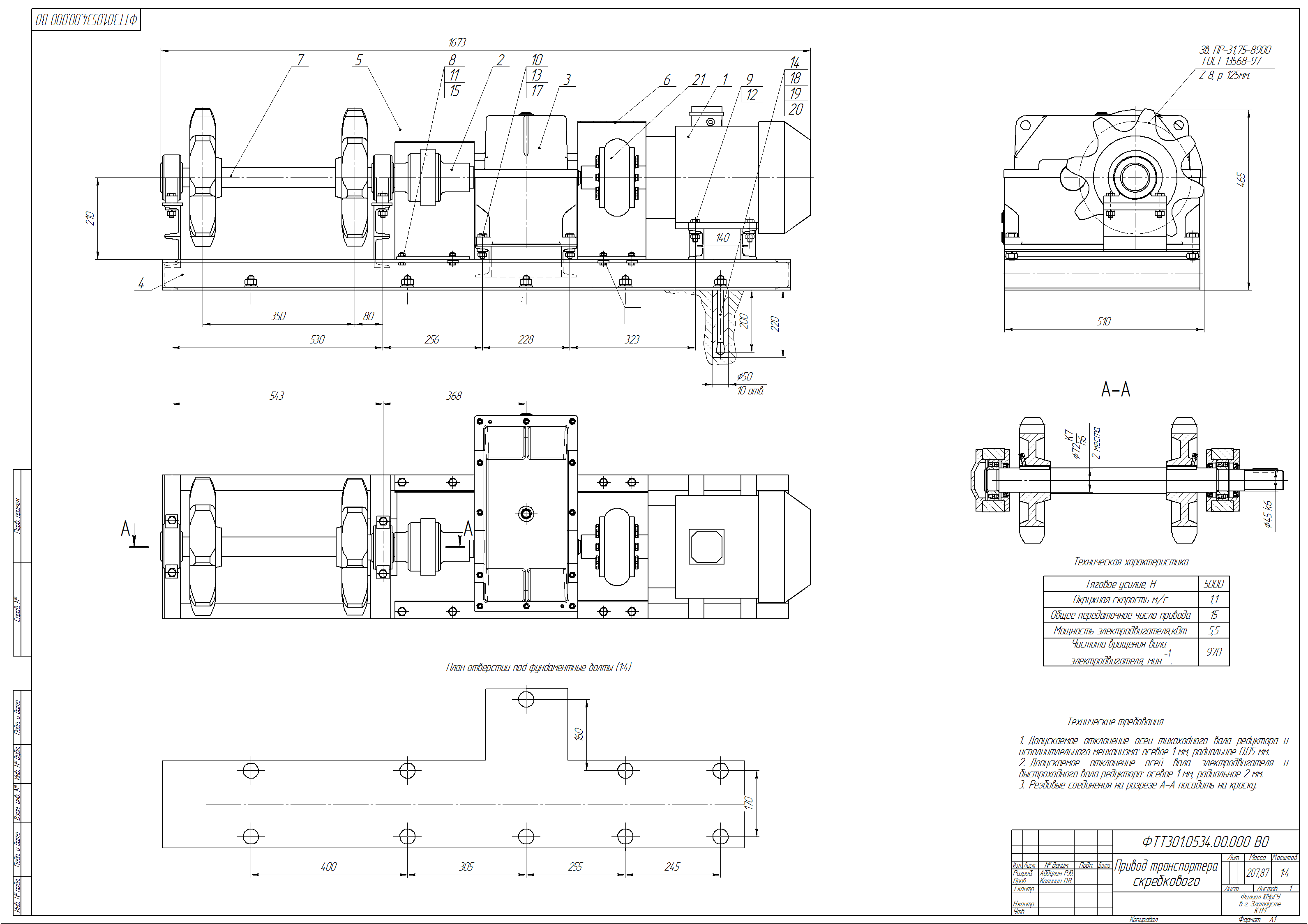

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода скребкового конвейера, который включает в себя электрический двигатель, упругую муфту с торообразной оболочкой, двухступенчатый соосный цилиндрический редуктор и предохранительную шариковую муфту. Графическая часть содержит чертежи общего вида привода, редуктора, а также рабочие чертежи деталей — вала-шестерни быстроходной, зубчатого колеса тихоходного и корпуса редуктора.
Курсовой проект содержит 3 листа формата А1, 3 листа формата А3, 3 спецификации, 46 страниц пояснительной записки, содержащей 8 рисунков и 19 источников.

Техническая характеристика привода:
Электродвигатель асинхронный АИР132S65 (мощность 5,5 кВт, частота вращения 1000 об/мин)
Редуктор цилиндрический двухступенчатый (u=15,082)
Частота вращения на выходном валу редуктора - 64,3 об/мин
Общее передаточное число привода - 15,082
Вращающий момент на выходном валу - 816 Н*м

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1000
2. Общее передаточное число редуктора 15,082
3. Передаточное число быстроходной ступени 4,872
4. Передаточное число тихоходной ступени 3,096
5. Вращающий момент на тихоходном валу, Н*м 816
Вес редуктора: 80 кг.
Вес привода: 250 кг.
