Проектирование электромеханического привода скребкового транспортера.

Федеральное государственное бюджетное образовательное учреждение
высшего образования
Алтайский государственный аграрный университет

Инженерный факультет
Кафедра: Кафедра математики, механики и инженерной графики

Дисциплина: Детали машин и основы конструирования
Курсовой проект
Барнаул 2018г.

Срок службы привода –11 тыс. час.
Окружное усилие на звёздочке F_t=8,5 кН
Окружная скорость звёздочек v =0,45 м/с
Шаг приводной цепи t = 95 мм
Число зубьев приводной звёздочки z = 10

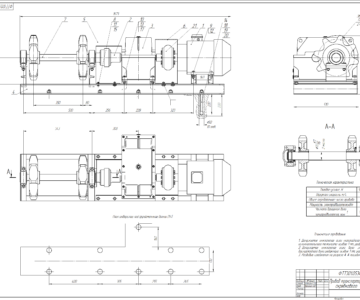

В данной работе был разработан привод скребкового транспортера, был подобран двигатель, рассчитаны передаточные отношения,крутящие моменты, мощность, обороты. Был произведен расчет и проверка передач, валов привода, корпус редуктора. Были подобраны подшипники, соединения вал-ступица,муфты. Были построены сборочный чертеж редуктора, деталировка, общий вид привода

Оглавление
1. Подбор электродвигателя и кинематический расчет привода. 5
2.Расчет зубчатой открытой цилиндрической передачи. 9
3. Расчет червячной передачи. 18
4. Эскизная компоновка редуктора 23
5. Конструирование валов 24
6. Расчёт валов на прочность 30
7. Расчёт на долговечность подшипников 42
8. Расчёт шпоночных соединений 46
9. Выбор муфты 48
10. Конструирование основания привода (рама сварная) 50
11. Выбор посадок и сопряжений 51
12. Смазка зубчатых колёс 52
Литература 53
