Проектирование привода скребкового транспортера для зерна

ИЖЕВСКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ
Кафедра «Теоретической механики и сопротивления материалов»
Курсовой проект по дисциплине "Детали машин" Задание №15; Вариант – 1
На тему: "Привод скребкового транспортера для зерна"
Ижевск 2013

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, ременную передачу, цепную передачу и червячный редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 4 чертежа деталировки редуктора (вал червячный, шкив , звездочка ведущая, крышка глухая).
Курсовой проект содержит 2 листа формата А1, 4 листа формата А4, 2 спецификации, пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др).
Техническая характеристика привода:
1 Крутящий момент на рабочем органе T = 4285 Нм
2 Угловая скорость рабочего органа w = 0,7 с
3 Общее КПД = 0.89
4 Общее передаточное отношение u = 40
5 Срок службы t = 8 лет

Техническая характеристика редуктора
1. Номинальный момент на ведомом валу. Т =885,15Н*м
2.Угловая скорость ведомого вала w =2,14с
3.Передаточное число U=35

Состав: Привод (ВО), редуктор червячный (СБ), деталировка (вал червячный, шкив , звездочка ведущая, крышка глухая), спецификация на привод, спецификация на редуктор, пояснительная записка. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода скребкового транспортера для зерна

Детали машин/
Детали машин/Звездочка ведущая.cdw
Детали машин/Крышка глухая.cdw
Детали машин/ПЗ.doc

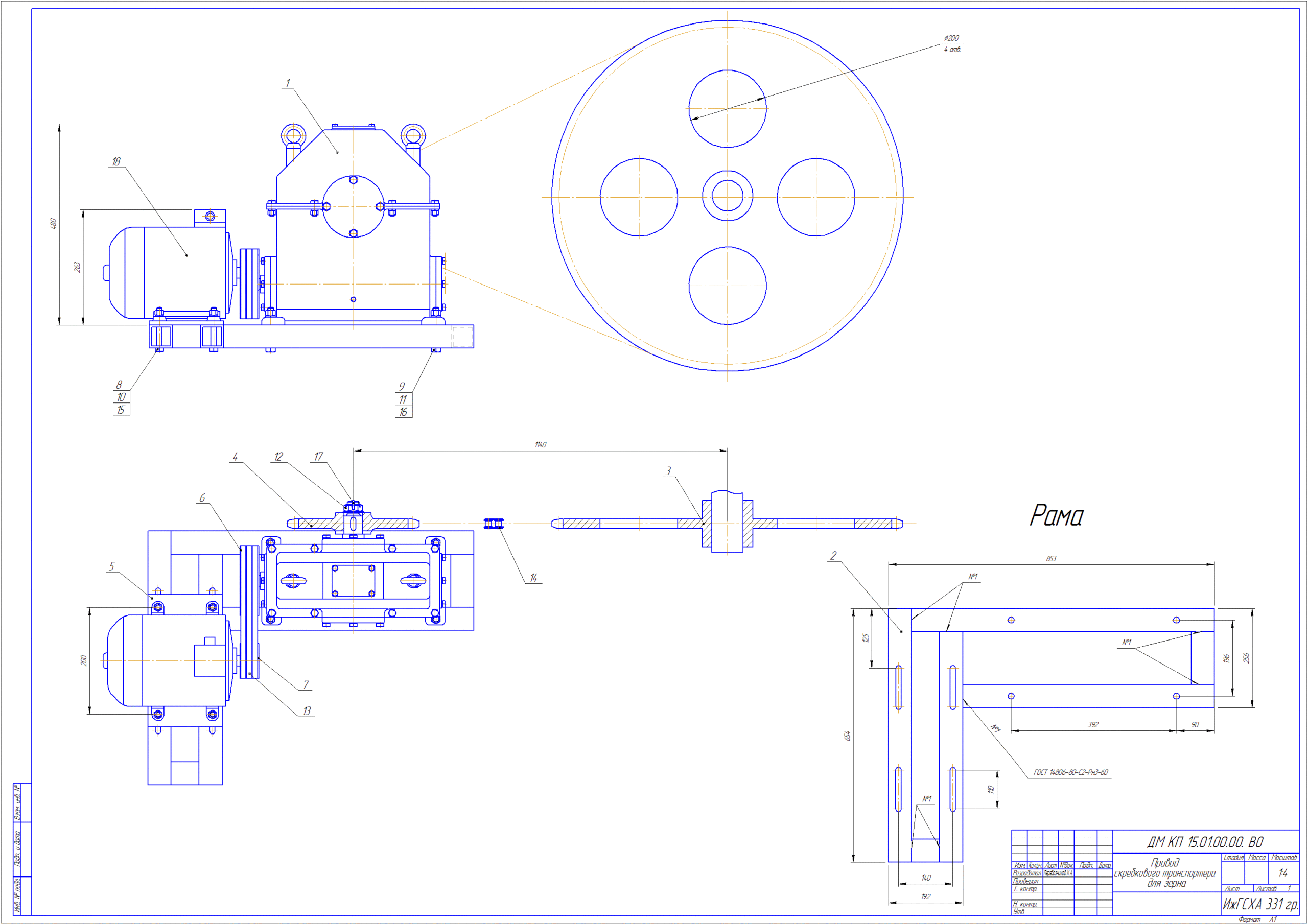

Детали машин/Привод фото.gif
Детали машин/Привод.cdw
Детали машин/Редуктор.cdw
Детали машин/Спецификация привод1.cdw
Детали машин/Спецификация для редуктора 1.cdw
Детали машин/Спецификация для редуктора 2.cdw
Детали машин/Спецификация привод2.cdw
Детали машин/Червяк.cdw
Детали машин/Шкив.cdw
