Привод транспортера с цилиндрическим двухступенчатым соосным редуктором

Автомобильно-дородный институт Донецкого национального технического университета (АДИ ДоННТУ)
Кафедра «Общеинженерных дисциплин»
Курсовой проект по дисциплине «Детали машин и основы конструирования»
Тема: Спроектировать привод транспортера цилиндрическим двухступенчатым соосным редуктором.
Горловка 2020

Исходные данные.
1. Окружная тангенциальная сила F=3200 Н.
2. Окружная скорость V=0.75 м/с.
3. D=350 мм.
4. Срок службы транспортера L=5.6 лет.
5. Годовой коэффициент использования Kг=0,68.
6. Дневной коэффициент использования Kс=0,62
Пояснительная записка к курсовому проекту по дисциплине «Детали машин и основы конструирования» содержит: 83 страницы, 6 таблиц, 14 рисунков, 5 источников.
Чертежей 3 формата А1, чертежей 4 формата А3, спецификации 2.
Объект исследования: привод ленточного транспортера с двухступенчатым редуктором.
Цель работы: выбрать приводной электродвигатель, спроектировать двухступенчатый редуктор, подобрать соединительные муфты.
В курсовом проекте выполнен расчет нагрузочных и кинематических параметров транспортера. Определены исходные данные для выполнения проектирования двухступенчатого редуктора: передаточные числа, частоты вращения валов, вращающие моменты сил, мощности на валах.
Проведены проектировочные и проверочные расчеты зубчатых передач редуктора, валов, подшипников, соединительных элементов. Сконструирован корпус редуктора, выбраны и проверены муфты. Подобраны стандартизованные детали, тип смазки элементов привода.

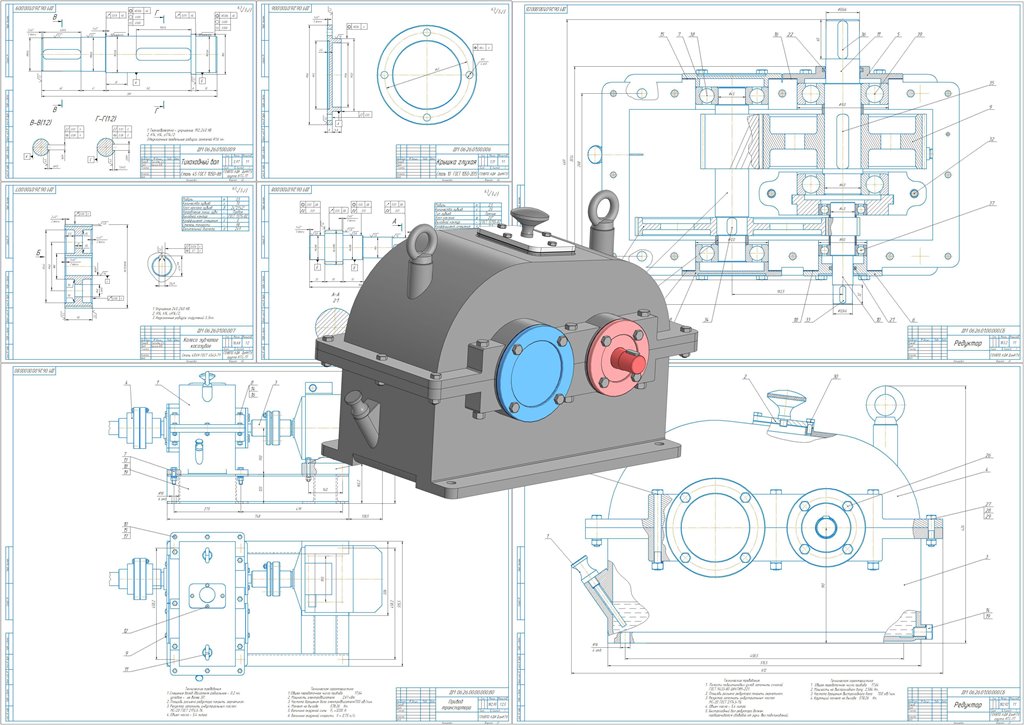

В графической части проекта разработаны: чертеж общего вида транспортера, сборочный чертеж двухступенчатого редуктора, рабочие чертежи деталей редуктора.
СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ
1 Выбор электродвигателя и кинематический расчет привода 6
1.1 Выбор типа и конструктивного исполнения электродвигателя 7
1.2 Определение передаточных чисел 9
1.3 Выходные данные для расчета привода 9
2 Расчет цилиндрической прямозубой передачи 12
2.1 Проектировочный расчет 12
2.2 Проверочный расчет зубьев на прочность при изгибе максимальной нагрузкой 17
2.3 Проверочный расчет зубьев на контактную прочность при действии максимальной нагрузки 18
2.4 Принимаем окончательно параметры передачи 19
3 Расчет цилиндрической косозубой передачи 20
3.1 Проектировочный расчет 20
3.2 Расчет передачи на контактную выносливость 26
3.3 Проверочный расчет передачи на контактную выносливость 27
3.4 Проверочный расчет зубьев на контактную прочность при действии максимальной нагрузки 28
3.5 Проверочный расчет зубьев на выносливость по напряжениям изгиба 29
3.6 Проверочный расчет при изгибе максимальной нагрузкой 30
4 Расчет валов цилиндрического двухступенчатого соосного редуктора 32
4.1 Проектировочный расчет быстроходного вала 32
4.2 Проверочный расчет быстроходного вала 39
4.3 Проектировочный расчет промежуточного вала 42
4.4 Проверочный расчет промежуточного вала 48
4.5 Проектировочный расчет тихоходного вала 51
4.6 Проверочный расчет тихоходного вала 57
5 Конструкция элементов зубчатых колес 60
6 Расчет подшипников валов редуктора 62
7 Компоновка цилиндрического редуктора 69
8 Проверочный расчет соединений, передающих крутящий момент 74
9 Выбор муфт соосного редуктора 77
9.1 Муфта быстроходного вала 77
9.2 Муфта выходного вала 79
10 Смазка цилиндрического соосного редуктора 81
Заключение 82
Список литературы 83
