КОМПАС 3D 18

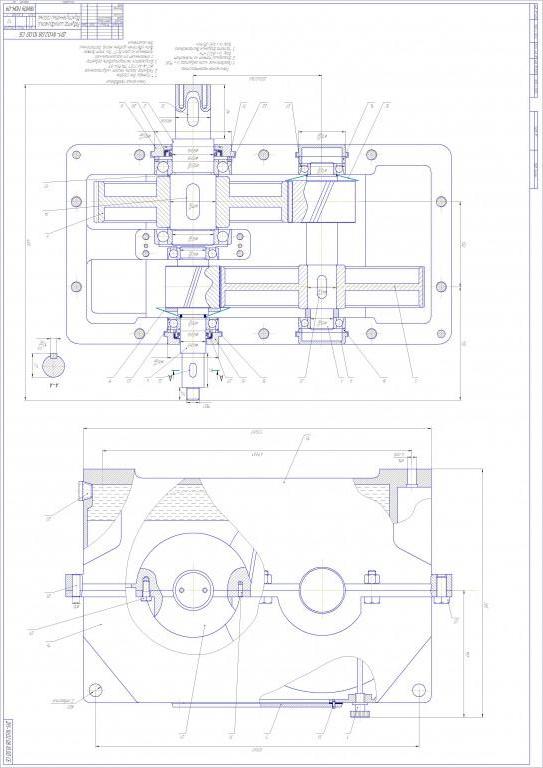

Редуктор двухступенчатый цилиндрический соосный

В данном курсовом проекте была поставлена задача по проектированию привода ленточного конвейера, предназначенного для перемещения сыпучих материалов вдоль тоннеля в забое. Привод работает при легких толчках, кратковременных перегрузках с стационарным двигателем и редуктором.
Исходные данные:
Ft=5500H -окружное усилие на барабане;
V=0,63м/с -скорость ленты конвейера;
D=300мм-диаметр барабана;
В=300мм-ширина ленты;
Н=600мм-высота оси барабана;

Состав: СБ,спецификация Язык документа

Софт: Компас v13, CDW

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редуктор двухступенчатый цилиндрический соосный

Для редуктора 1.spw
Редуктор на печать.cdw
записка.docx
Тихоходный вал.cdw
Колесо зубчатое.cdw
