Привод смесителя

Могилевский государственный университет продовольствия
Кафедра: Машины и аппараты пищевых производств
Курсовой проект по дисциплине «Технологическое оборудование отрасли»
На тему: "Расчет привода смесителя"
Могилев 2014

Привод смесителя относится непосредственно к основному оборудованию.

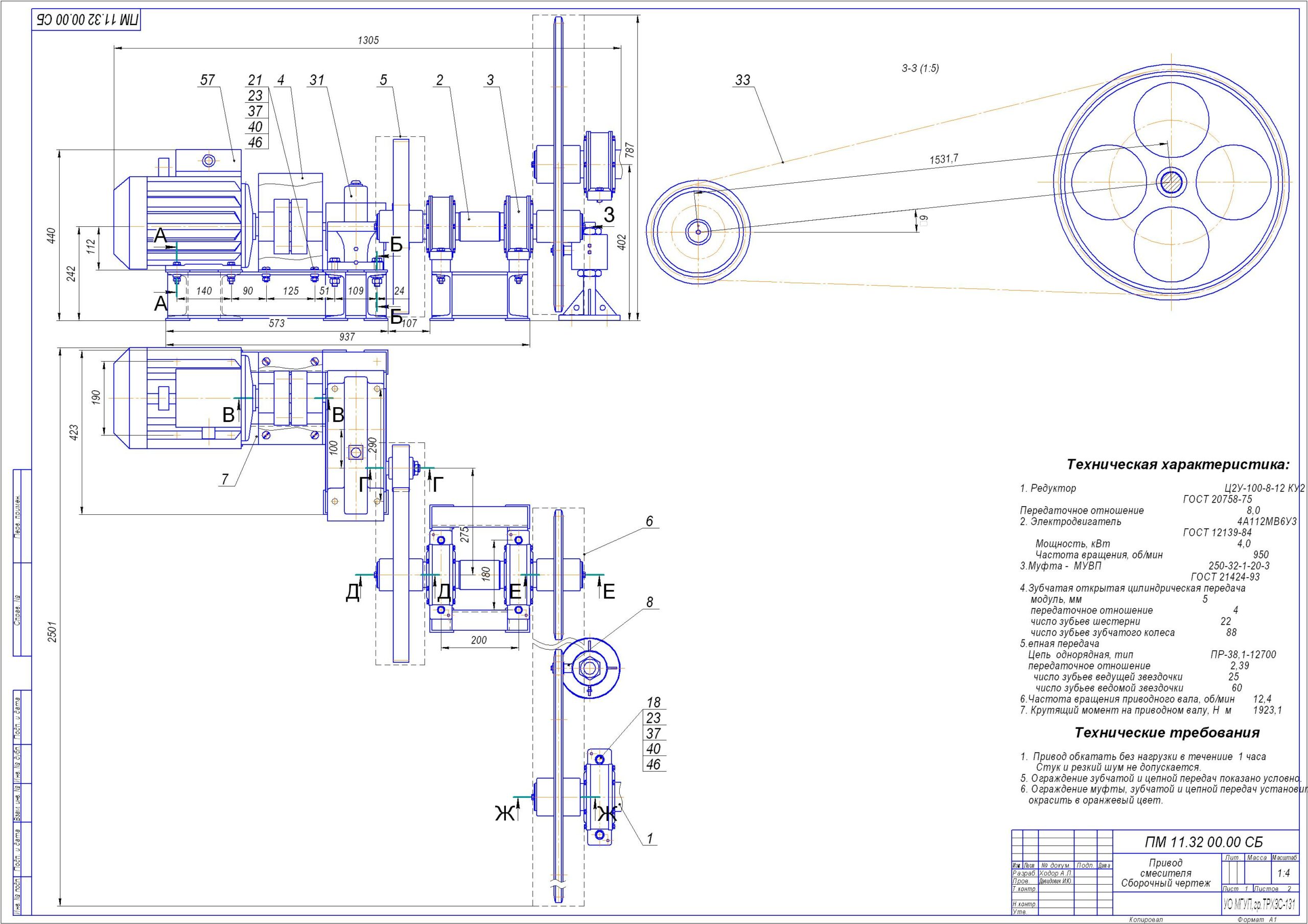

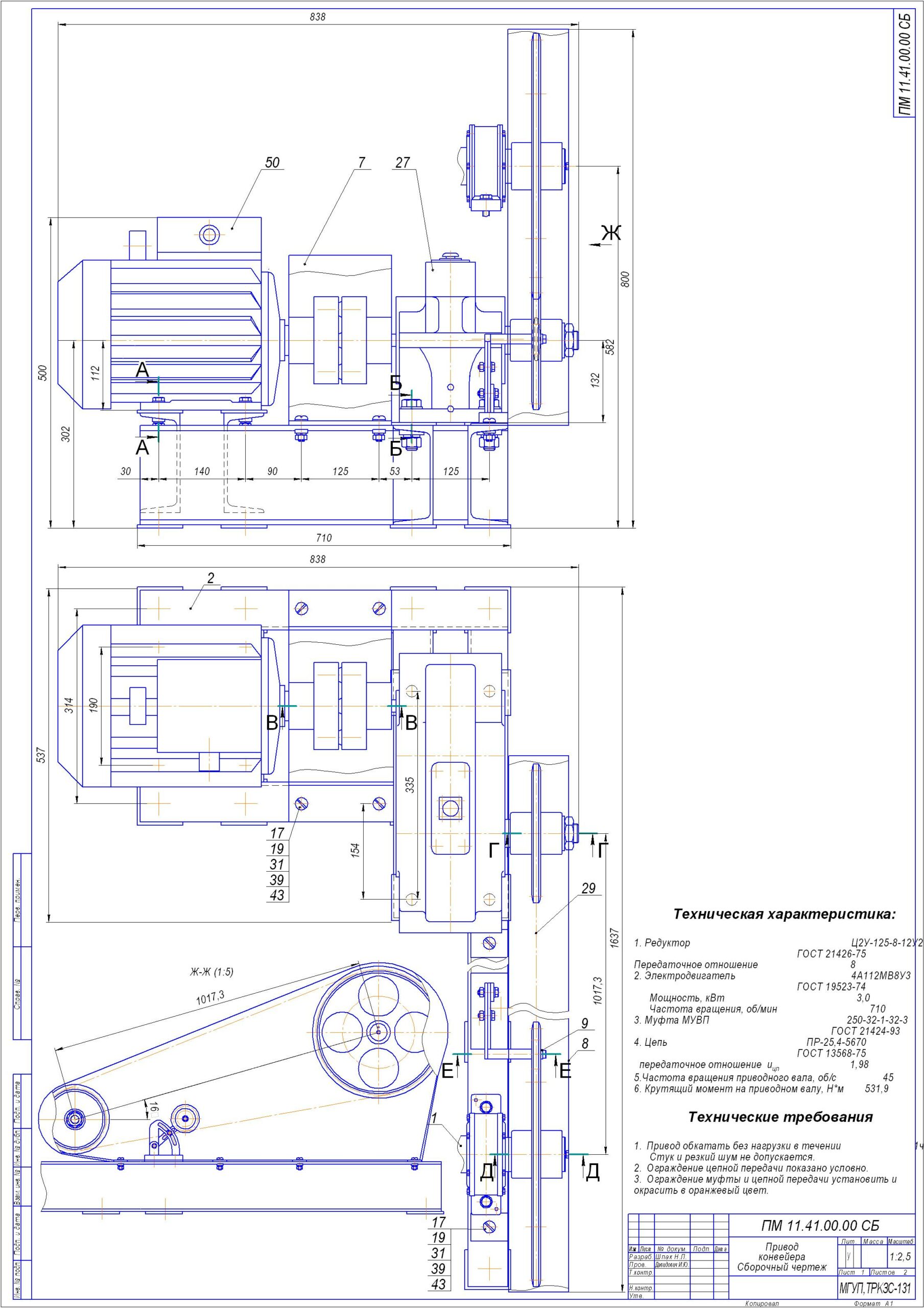

Привод смесителя состоит из электродвигателя, муфты, кожуха на муфту, цилиндрического редуктора, зубчатой передачи, цепной передачи, кожухов на передачи, промежуточного и приводного валов, двух пар подшипников качения.
С электродвигателя вращающий момент через муфту подается на входной вал редуктора. От редуктора через зубчатую и цепную передачи передает вращение на приводной вал смесителя.
Смешивание сухих сыпучих материалов и порошкообразных веществ, а также густых и вязких масс и пастообразных материалов производится в смесителях разнообразных конструкций. Смесители могут быть разделены на следующие группы: 1) смесители с вращающимся корпусом; 2) смесители с вращающимися лопастями различной формы; 3) циркуляционные смесители интенсивного действия.
Техническая характеристика привода:
Электродвигатель асинхронный 4А112МВ6У3 (мощность 4,0 кВт, частота вращения 950 об/мин)
Редуктор цилиндрический двухступенчатый (u=8)
Частота вращения на выходном валу редуктора - 119 об/мин
Общее передаточное число привода - 76,6
Вращающий момент на выходном валу - 238,7 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 950
2. Общее передаточное число редуктора 8
3. Вращающий момент на тихоходном валу, Нм 238,7

Состав: Привод (ВО), деталировка, спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 12 SP1
