Привод технологических машин (редуктор прямозубый, нереверсивный, u=5,0 + цепная передача, u=2,438)

Уральский федеральный университет
имени первого Президента России Б. Н. Ельцина
Кафедра деталей машин
Проект по модулю "Основы проектирования машин"
На тему: "Привод технологической машины"
Екатеринбург, 2017

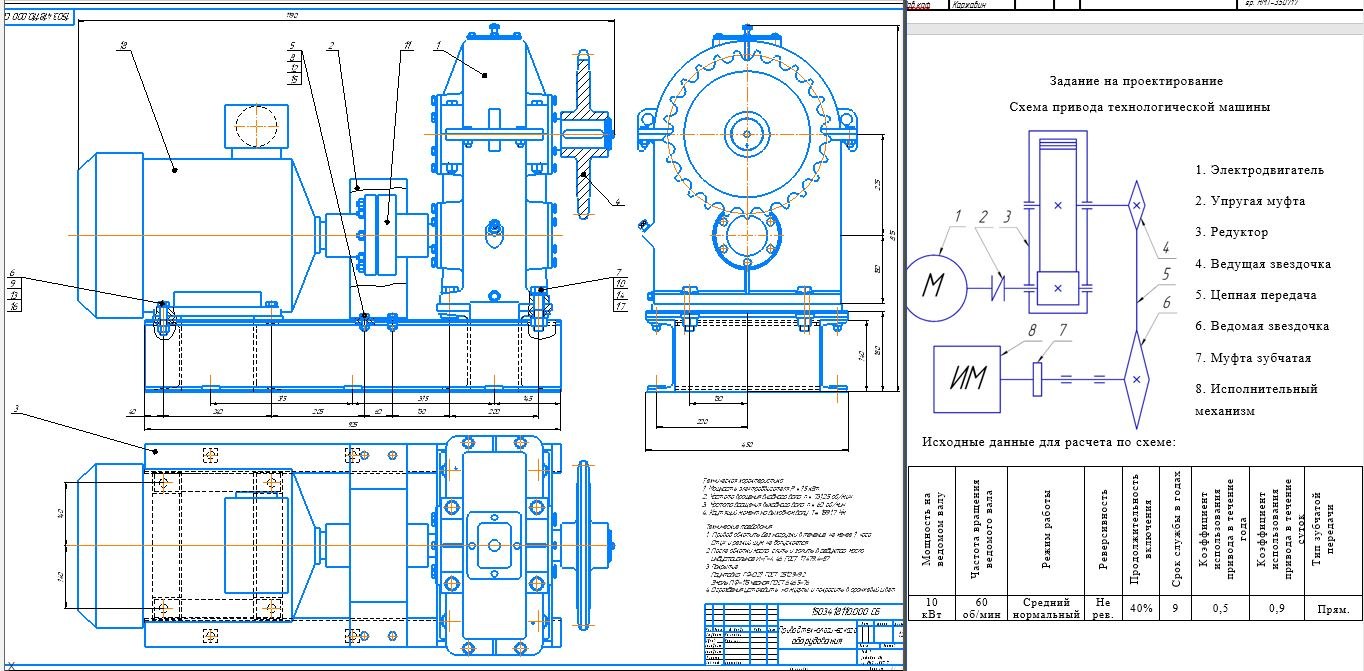

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода технологической машины, который включает в себя электрический двигатель, одноступенчатый цилиндрический редуктор и цепную передачу. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 2 чертежа деталировки редуктора (вал тихоходный, крышка подшипника).
Курсовой проект содержит 2 листа формата А1, 2 листа формата А3, 2 спецификации, 40 страниц пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4А180S4 (мощность 22 кВт, частота вращения 1500 об/мин)
Редуктор цилиндрический двухступенчатый (u=5,0)
Частота вращения на выходном валу зубчатой передачи - 95 об/мин
Общее передаточное число привода - 15,47
Вращающий момент на выходном валу - 1605,6 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1470
2. Общее передаточное число редуктора 5,0
3. Вращающий момент на тихоходном валу, Нм 593,3

Состав: Привод (СБ), Редуктор (СБ), Деталирова (тихоходный вал, крышка подшипника), Спецификация привода, Спецификация редуктора, ПЗ Язык документа

Софт: КОМПАС-3D 16 LT

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод технологических машин (редуктор прямозубый, нереверсивный, u=5,0 + цепная передача, u=2,438)

ДМ/
ДМ/.DS_Store
__MACOSX/
__MACOSX/ДМ/
__MACOSX/ДМ/._.DS_Store
ДМ/Р•§г™вЃа.cdw
__MACOSX/ДМ/._Р•§г™вЃа.cdw
ДМ/Сѓ•ж®дР•§г™вЃа.cdw
__MACOSX/ДМ/._Сѓ•ж®дР•§г™вЃа.cdw
ДМ/П஥Ѓ§.cdw
__MACOSX/ДМ/._П஥Ѓ§.cdw
ДМ/ПЗ.docx
__MACOSX/ДМ/._ПЗ.docx
ДМ/В†Ђ.cdw
__MACOSX/ДМ/._В†Ђ.cdw
ДМ/Сѓ•ж®дП஥Ѓ§.cdw
__MACOSX/ДМ/._Сѓ•ж®дП஥Ѓ§.cdw
ДМ/Кал虆.cdw
__MACOSX/ДМ/._Кал虆.cdw
