Расчет привода цепного конвейера

Національний університет водного господарства та природокористування
Кафедра інженерної графіки та машинознавства
Курсовий проект з дисципліни "Деталі машин"
на тему: "Розрахунок приводу ланцюгового конвеєра"
Рівне 2013

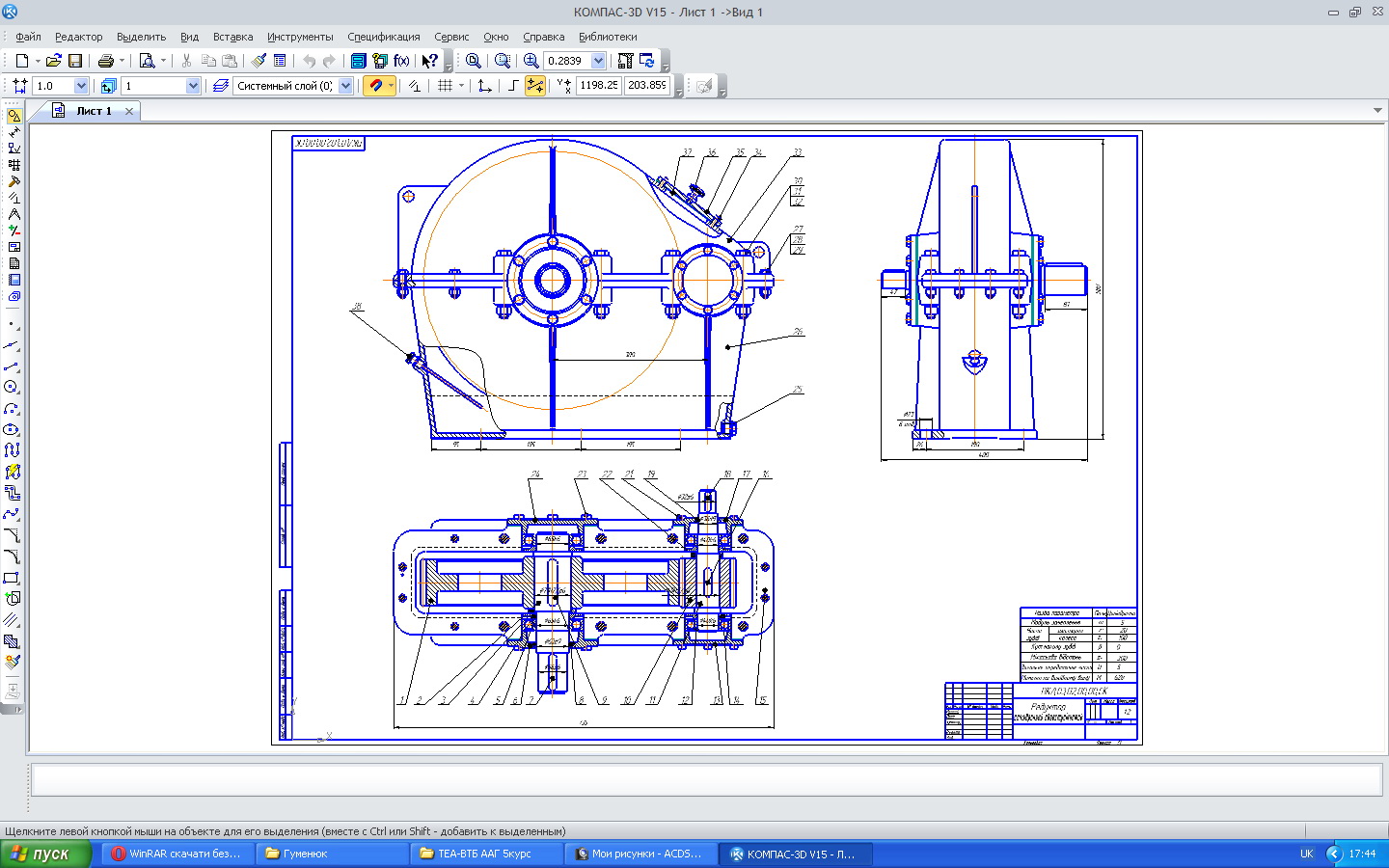

В даному курсовому проекті розглянуті розрахунки і проектування приводу ланцюгового конвеєра, який включає в себе електродвигун, одноступінчастий циліндричний редуктор і ланцюгову передачу. Графічна частина містить загальний вигляд редуктора (в 3-ох проекціях), ескізну компоновку редуктора і 4 креслення деталювання редуктора (кришка наскрізна, вал тихохідний, колесо зубчасте циліндричне, муфта втулково-пальцева).
Курсовий проект складається з 3 листів формату А1, 2 специфікації та 38 сторінок пояснювальної записки, яка містить таблиці і рисунки.

Технічна характеристика привода:
Електродвигун 4А160М6 (потужність 15 кВт, частота обертання 975 об/хв.)
Редуктор циліндричний одноступінчатий (u=5)
Частота обертання на вихідному валу редуктора - 195 об/хв
Загальне передаточне число привода - 13,61
Крутний момент на вихідному валу - 628,12 Нм

Технічна характеристика редуктора:
1. Частота обертання вхідного вала - 975 об/хв
2. Загальне передаточне число редуктора - 5
3. Крутний момент на вхідному валу - 130,82 Нм
4. Крутний момент на вихідному валу - 628,12 Нм

Состав: Лист 1 - Редуктор цилиндрический одноступенчатый. лист 2 - деталировка (крышка сквозная, вал тихоходный, колесо зубчатое цилиндрическое, муфта втулково-пальцевая). Лист 3 - эскизная компоновка редуктора. Спецификация на редуктор, спецификация на муфту втулково-пальцевую. Пояснительная записка Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Расчет привода цепного конвейера

2. Розрахунок ланцюгової передачі..doc
7Р.ЕК.DOC
8Р.СС.doc
10.doc
12..doc
13..doc
14..doc
15. Вибір та розрахунок муфти..doc
16..doc
№3.doc
№4.doc
№5.doc
№6.doc
№9.doc
№11.doc
SPECIFIKACIA1.rtf
SPECIFIKACIA3.rtf
Компоновка.cdw
Лист 1.cdw
Лист 2.cdw
Р.вступ.doc
Р.Зміст.doc
Р.Л.doc
1.doc
