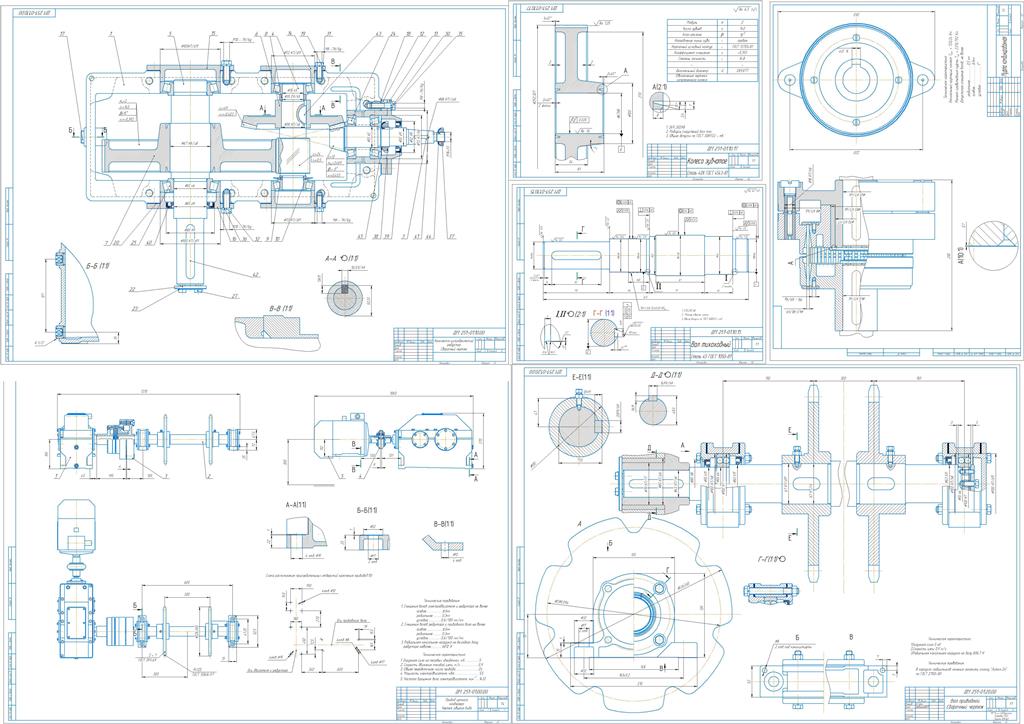

Привод цепного конвейера - окружная сила F=5кН

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. Н.Э. БАУМАНА
Факультет «Робототехника и комплексная автоматизация»
Кафедра «Детали машин»
Курсовой проект по дисциплине «Детали машин»
На тему: «Расчет и выбор привода цепного конвейера»
Москва 2017

Привод работает следующим образом: вращающий момент передается с электродвигателя через упругую муфту на входной вал редуктора; с выходного вала редуктора через упругую муфту на приводной вал.
Исходные данные:
Окружная сила F=5кН
Вращающий момент на тихоходном валу 794Нм
Частота вращения тихоходного вала 60 об/мин
Окружная скорость цепи - V=0,9 м/с
Ресурс 10000час
Режим нагружения 2

Введение
1. Кинематический расчёт
1.1 Выбор электродвигателя.
1.2 Определение частот вращения и моментов на валах
2. Расчет цилиндрической зубчатой передачи
2.1. Подготовка исходных данных для расчета на ЭВМ
2.2.Анализ результатов расчета на ЭВМ и выбор варианта для конструктивной проработки
3. Предварительный расчет валов.
3.1. Быстроходный вал (вал-шестерня).
3.2 Промежуточный вал
3.3. Тихоходный вал
3.4 Расстояния между деталями передач.
4. Выбор типа подшипников и их расчет
4.1. Выбор типа подшипников
4.2 Быстроходный вал
4.3 Тихоходный вал
4.4 Промежуточный вал
4.5 Приводной вал
5. Конструирование зубчатых колес
5.1. Шестерня быстроходной ступени:
5.2. Колесо быстроходной ступени:
5.3. Шестерня тихоходной ступени:
5.4. Колесо тихоходной ступени:
6. Расчет соединений
6.1.Соединение промежуточного вала редуктора с колесом.
6.2.Соединение выходного вала редуктора и муфты.
6.3.Соединение приводного вала и муфты.
6.4.Расчет соединений с натягом. Подбор посадок.
7. Конструирование корпусных деталей и крышек подшипников.
8.Расчет валов на прочность
8.1 Быстроходный вал
8.2 Тихоходный вал
8.3 Промежуточный вал
8.4 Приводной вал
9. Выбор смазочных материалов и системы смазывания.
10. Расчет муфт
10.1 Упругая муфта с торообразной оболочкой
10.2. Выбор и проверочный расчет упругой муфты со стержнями.
10.3. Проверочный расчет комбинированной муфты
Список использованной литературы.
