Сибирский государственный университет путей сообщения
Кафедра «Подъемно-транспортные, путевые, строительные и дорожные машины»
Курсовой проект по дисциплине «Детали машин и основы конструирования»
На тему: «Привод цепного конвейера»
Новосибирск 2019
Исходные данные: Окружное усилие на звездочках 50 кН; скорость на звездочках 0,25 м/с; шаг тяговой цепи 120 мм; число зубьев тяговых звездочек 8; срок службы привода 9 лет.
В данной работе рассматривается разработка привода цепного конвейера.

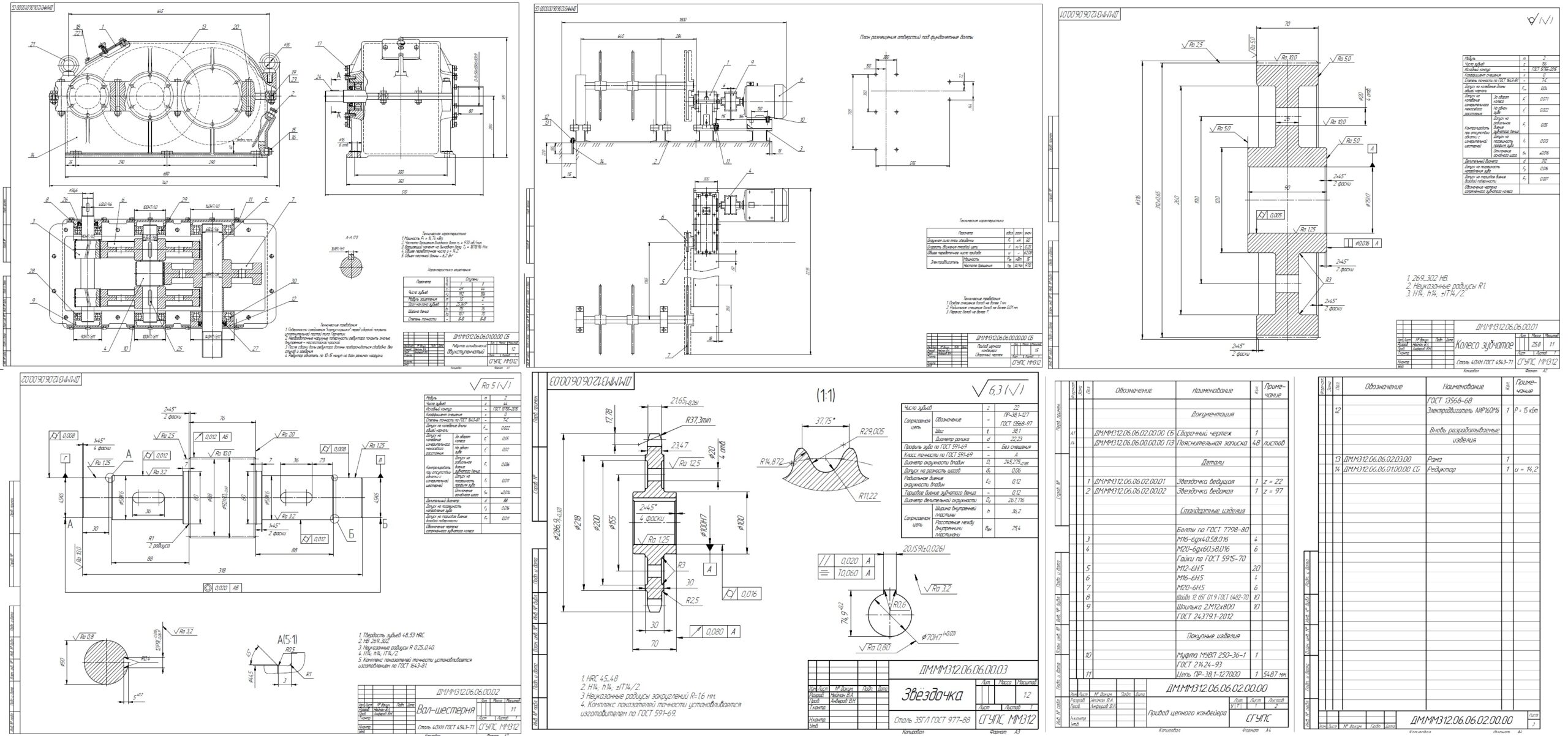

Графическая часть содержит сборочные чертежи, спецификации к ним и рабочие чертежи деталей.
Содержание
Техническое задание
1 Выбор электродвигателя. Кинематический расчет привода
1.1 Выбор электродвигателя
1.2 Кинематический расчет привода
2 Материалы зубчатой передачи
2.1 Выбор материала зубчатой передачи
2.1 Определение допускаемых напряжений
3 Расчет закрытых передач
3.1 Расчет шевронной передачи
3.2 Расчет прямозубой передачи
4 Расчет цепной передачи
5 Ориентировочный расчет валов
6 Эскизная компоновка редуктора
7 Приближенный расчет валов редуктора
8 Подбор подшипников качения
9 Конструирование элементов привода
9.1 Шпоночные соединения
9.2 Шлицевые соединения
9.3 Выбор муфты
9.4 Выбор смазки
10 Конструирование деталей редуктора
10.1 Конструирование элементов корпуса
10.2 Конструирование зубчатый колес
10.3 Конструирование звездочек большой передачи
11 Уточненный расчет валов
12 Расчет посадок с гарантированным натягом
13 Порядок сборки и разборки редуктора
Приложение А
Приложение Б
Список использованных источников
