Сибирский государственный университет путей сообщения
Кафедра "Подъемно-транспортные,путевые,строительные и дорожные машины"
Курсовой проект по дисциплине "Детали машин и основы проектирования"

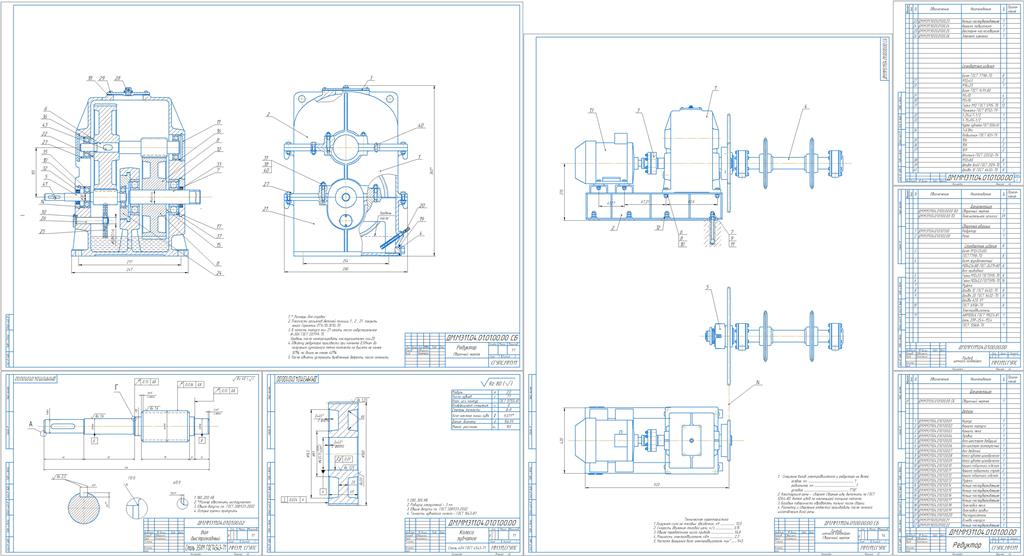

На тему: "Привод цепного конвейера"
Новосибирск 2021
В данной работе спроектирован привод цепного конвейера по следующим исходным данным:
Окружное усилие на звёздочках Ft = 12 кН
Скорость на звёздочках υ = 0,15 м/с
Шаг тяговой цепи pц=80 мм
Число зубьев тяговых звездочек z = 11
Срок службы привода L = 7 л
Содержание
Введение 4
1 Кинематическая схема привода 5
2 Выбор электродвигателя. Кинематический расчет привода 6
3 Выбор материала зубчатой передачи. Определение допускаемых напряжений 9
4 Расчет закрытых передач 11
5 Расчет открытой (цепной) передачи 14
6 Проектировочный расчет валов. Эскизная компановка редуктора 18
6.1 Проектный расчет валов 18
6.2 Эскизная компоновка 19
7 Приближенный расчет валов редуктора 23
8 Конструирование элементов корпуса редуктора 26
9 Подбор и проверка шпонок 28
10 Подбор и проверка шлицевых соединений 30
11 Выбор посадок 31
12 Выбор муфты 33
13 Выбор смазки 34
14 Подбор подшипников качения 35
15 Уточненный расчет валов 37
Список использованных источников 39
