Расчет и проектирование привода цепного конвейера u=30,1

Херсонский национальный технический университет
Кафедра технологии машиностроения
Курсовая работа по дисциплине «Детали машин»
На тему: Расчет и проектирование привода цепного конвейера
Херсон 2010

Спроектировать привод к цепному конвейеру по схеме. Мощность на ведомом валу зубчатой передачи 3,0 кВт и угловая скорость вращения ведомого зубчатого колеса 1,6П приведены в табл. Отсутствуют данные относительно материалов червячных колес, валов и другие принять самостоятельно согласно рекомендациям.
В данном проекте спроектирован привод общего назначения с одноступенчатым червячным редуктором, в том числе произведен расчет мощности и выбор электродвигателя, выполнен кинематический и силовой расчет привода,
произведен расчет зубчатых передач, выполнен предварительный расчет валов, произведены проверочные расчеты, произведен выбор муфты и расчет цепной передачи, рассчитаны конструктивные размеры шестерни и колеса, выполнена первичная и вторичная компоновка редуктора, произведен уточненный расчет валов и выбор шпоночных соединений, проверка их на прочность, описана смазка редуктора, составлен список литературы, спецификация.

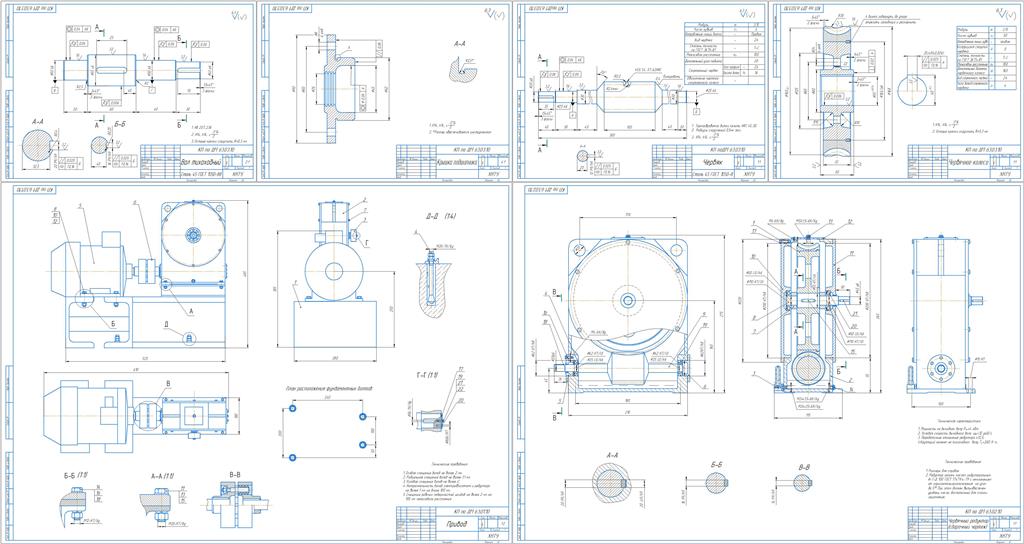

Выполнено 4 рабочих чертежа.
Все чертежи оформлены в соответствии с нормами и правилами ЕСКД.

Введение
1. Выбор электродвигателя и кинематический расчет привода
1.1. Расчет мощности и выбор электродвигателя
1.2. Кинематический и силовой расчет привода
2. Расчет червячной передачи
2.1. Выбор материала для шестерни и колеса и допускаемых напряжений
2.2. Расчет зубчатых передач из условий контактной прочности
2.3. Расчет зубчатых передач по напряжениям изгиба
2.4. Определение основных геометрических параметров зубчатых колес
3. Предварительный расчет валов
4. Конструктивные размеры шестерни и колеса
5. Выбор муфты
6. Конструктивные размеры корпуса редуктора
7. Расчет открытой зубчатой передачи
8. Первичный этап компоновки редуктора
9. Проверка долговечности подшипника
10. Второй этап компоновки редуктора
11. Выбор шпоночных соединений и проверка их на прочность
12. Уточненный расчет валов
13. Смазка редуктора
14. Сборка редуктора
15. Стандартизация
Заключение
Список литературы
