Привод цепного тягового конвейера

Омский Государственный Технический Университет
Кафедра "Детали машин"
Курсовой проект по дисциплине "Детали машин"
на тему:"Привод цепного тягового конвейера"

Содержание
Техническое задание………………………………………………..….……...3
1) Кинематический расчет привода…………………………………. . ..……4
2) Конструирование и расчет исполнительного механизма ………….…....10
3)Конструирование подшипникового узла …………….….…………..…15
4)Конструирование рабочего органа цепного конвейе-ра………………..…18
5) Конструирование клиноременной передачи……………. ……………….20
6) Проектирование шкивов ременной передачи…………………………....22
7) Проектирование натяжного устройства..………………………………...23
8)Расчет подшипников по динамической грузоподъемности ……………..26
9) Расчет вала на статистическую прочность……………………………….27
10) Выбор смазочных материа-лов……………………………………………34
11)Конструирование ра-мы……………………………………………………34
Список использованных источников………………………………….…......36

Исходные данные
1. Окружное усилие на звездочке, Ft, кН 2.5
2. Скорость цепи конвейера, V, м/с 0.5
3. Шаг цепи,P, мм 63
4. Цисло зубьев ведущей звездочки,Z 11
5.Установочный размер,Lмм 300
6. Высота установки ведущего вала, Н, мм 300

Разработать:
1. Сборочный чертеж ведущего вала
2. Сборочный чертеж привода
3. Рабочие чертежи деталей

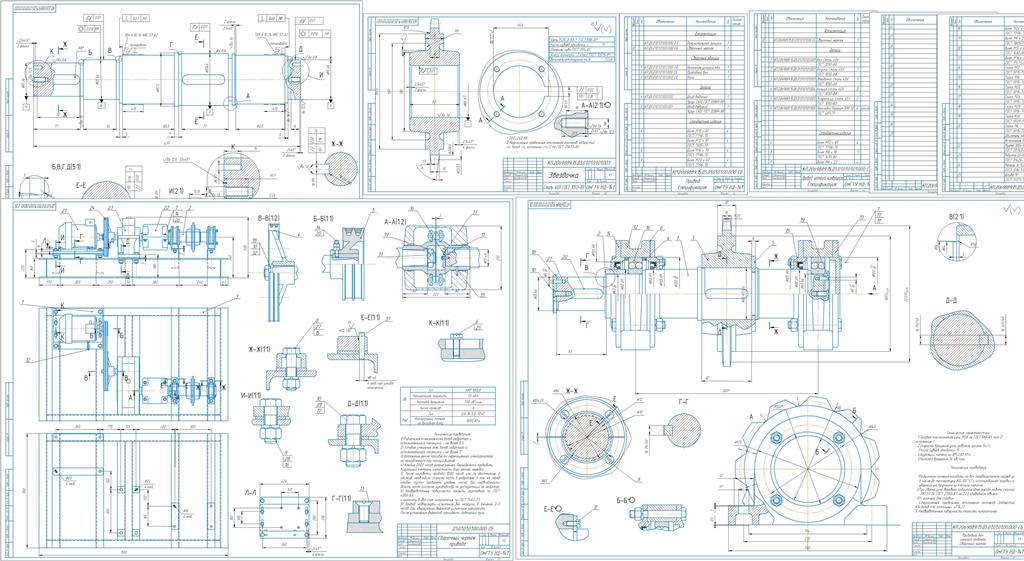

Состав: Рабочий орган(СБ)+спецификация, Привод(СБ)+спецификация, Деталировка(Вал, Звёздочка) Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод цепного тягового конвейера

Привод.cdw
Привод.spw
раб орган.spw
Рабочий орган.cdw
ВАЛ.cdw
Звездочка 2.cdw
МОЯ ПЗ.docx
