Белорусско-Российский университет
Кафедра «Основы проектирования машин»
Курсовой проект по дисциплине “Детали машин”
На тему “ Привод цепного конвейера”
Могилев 2020
Исходные данные к расчёту следующие:
Окружное усилие на звездочки Ft = 5,3 кН;
Окружная скорость звездочки v = 0,5 м/с;
Шаг цепи p = 76,2 мм;
Число зубьев звездочки z = 15;
Срок службы привода L = 5 лет.

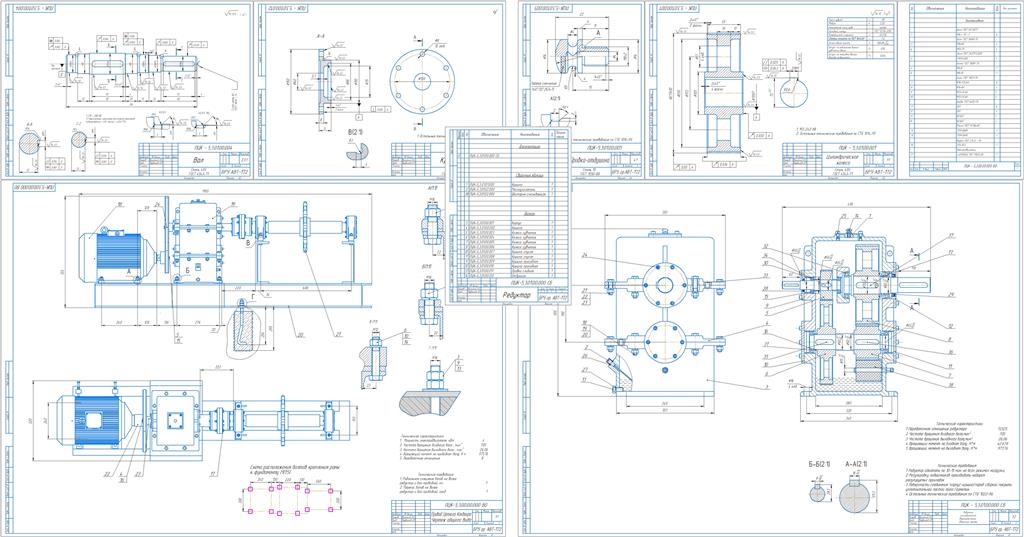

Графическая часть содержит Привод цепного конвейера, редуктор цилиндрический двухступенчатый, деталировка, спецификация.
Содержание
Введение 4
1 Энерго-кинематический расчёт привода 4
2 Проектный расчёт передач редуктора 9
2.1 Выбор материала и определение допускаемых напряжений для передачи. 9
2.4 Проверочный расчет тихоходной передачи 18
3 Расчет клиноременной передачи редуктора 22
4. Расчет валов привода 26
4.1 Проектный расчет всех валов привода 26
4.2 Проверочный расчет тихоходного вала редуктора на усталостную выносливость 27
4.3 Проверочный расчет тихоходного вала редуктора на статическую перегрузку и жесткость 37
5. Подбор подшипников для валов привода 40
5.1 Предварительный выбор подшипников качения для всех валов привода и его обоснование 40
5.2 Проверочный расчет подшипников тихоходного вала на динамическую и статическую грузоподъёмность 40
6. Расчет шпоночных соединений в приводе 45
7. Выбор муфт 46
8. Обоснование и выбор смазочных материалов 47
9. Техника безопасности и экологичность проекта. 48
Заключение 49
Список использованных источников 50
