Конкурс асов 3D-моделирования

Привод винтового конвейера

Белорусско-Российский университет
Кафедра Основы проектирования машин
дисциплина детали машин
на тему Привод винтового конвейера
Могилев 2018

исходные данные:
Вращающий момент на шнеке T = 495 Нм;
Частота вращения шнека n=194мин-1;
Срок службы привода t=8 лет;

Содержание
Введение 3
1 Энергокинематический расчет привода 4
1.1 Подбор электродвигателя 4
1.2 Определение частот вращения и крутящих моментов на валах привода 5
2 Проектный расчет передач редуктора 9
2.1 Проектный расчет тихоходной передачи 9
2.1.1 Выбор материалов и допускаемых напряжений 9
2.1.2 Проектный расчет цилиндрической прямозубой передачи 12
2.2 Проектный расчет быстроходной прямозубой передачи 14
2.2.1 Выбор материалов и допускаемых напряжений 14
2.2.2 Проектный расчет 18
3 Проверочный расчет передач редуктора 20
3.1 Расчет тихоходной передачи 20
3.1.1 Проверочный расчет передачи по контактным напряжениям 20
3.1.2 Проверочный расчёт передачи по напряжениям изгиба 21
3.2 Проверочный расчет быстроходной передачи 22
2.3.2 Проверочный расчёт передачи по напряжениям изгиба 23
4 Проектный расчет валов привода 25
5 Обоснование и расчет основных размеров редуктора 27
6. Проверочный расчет вала редуктора 28
7 Расчет подшипников привода 35
8 Выбор и расчёт шпоночных соединений привода 38
9 Выбор соединительных муфт 40
10 Обоснование и выбор смазочных материалов 41
Заключение 42
Список литературы 43

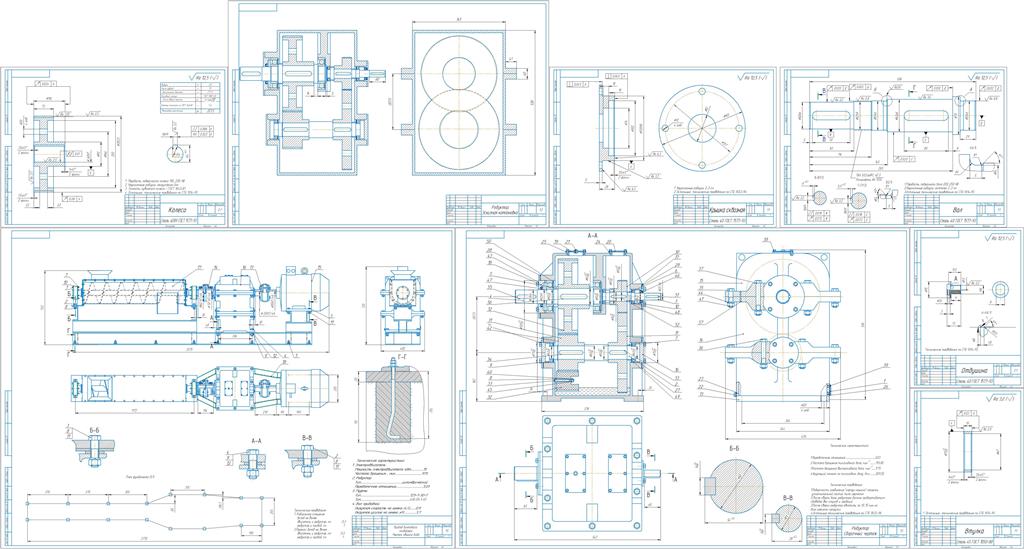

Состав: Привод винтового конвейера,Деталировка(колесо,втулка,отдушина,вал), Спецификация Язык документа

Софт: КОМПАС-3D 16,1

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод винтового конвейера

MINISTERSTVO_OBRAZOVANIYa_RESPUBLIKI_BELARUS.docx
Prilozhenie_B.docx
записка.doc
1123.docx
Chertezh.cdw
spetsifikatsia.cdw
KOMPONOVKA.cdw
Kryshka_skvoznaya.cdw
Val_PVK-5_03_01_00_004.cdw
Vtulka.cdw
spetsifikatsia_1.cdw
spetsifikatsia_3.cdw
otdushina.cdw
Koleso1.cdw
2Privod_vintovogo_konveyera_Chertezh_obschego_vida_PVK-5_03_00_000_000_VO.cdw
