Белорусско-Российский университет
Кафедра "Основы проектирования машин"
Курс "Прикладная механика"

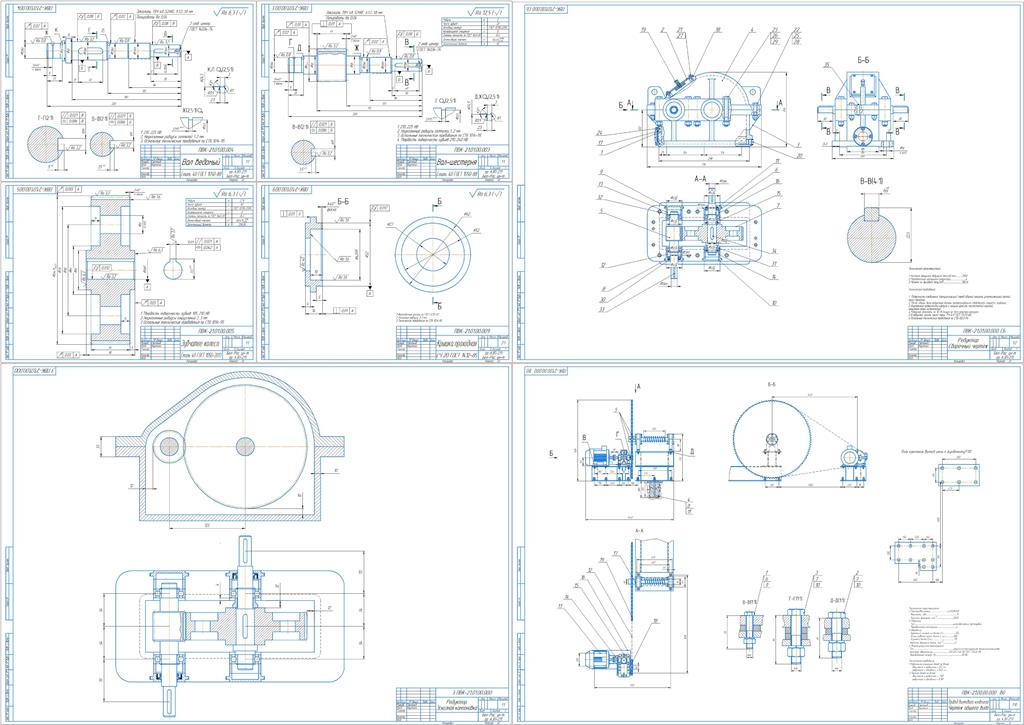

Курсовой проект "Разработка привода винтового конвейера"
Могилев, 2023 год
Цель энерго-кинематического расчёта – подбор электродвигателя и определение частот вращения и вращающих моментов на всех валах привода.
Эти данные являются исходными данными для дальнейших проектных расчетов передач привода.
Срок службы привода t = 7 лет
Вращающий момент на шнеке T = 554 H⋅m
Частота вращения шнека n = 139 〖мин〗^(-1)
Содержание
1. Энергокинематический расчёт привода 5
1.1 Подбор электродвигателя 5
1.2 Определение частот вращения и крутящих моментов на валах привода 6
2. Проектный расчёт передач редуктора 9
2.1 Выбор материалов, термообработки и определение допускаемых напряжений для цилиндрической передачи 9
2.2 Проектный расчёт конической передачи 11
2.3 Проверочный расчёт конической зубчатой передачи по контактным напряжениям 12
2.4 Проверочный расчёт конической зубчатой передачи по напряжениям изгиба 13
3. Расчет открытой передачи 14
4. Проектный расчёт валов привода 17
5. Обоснование и расчет основных размеров корпуса редуктора 19
6.Проверочный расчет тихоходного вала редуктора. 21
7.Выбор и расчёт подшипников привода 31
8.Выбор и расчёт соединений “вал-ступица” 34
9.Выбор соединительных муфт 35
10.Обоснование и выбор смазочных материалов 36
Заключение 37
Список литературы 38
