Привод конвейера uпр=44.8

Детали Машин курсовой проект

Вихідні дані:
• тягове зусилля F = 8.0 kH;
• швидкість стрічки V = 1.2 м/с;
• діаметр барабана D = 0.35 м;

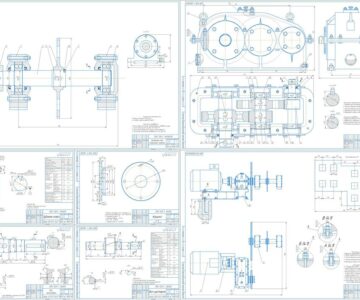

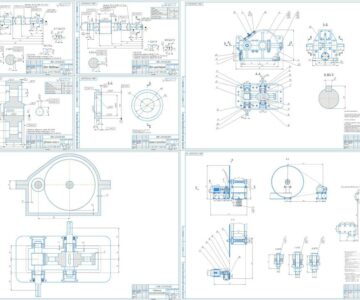

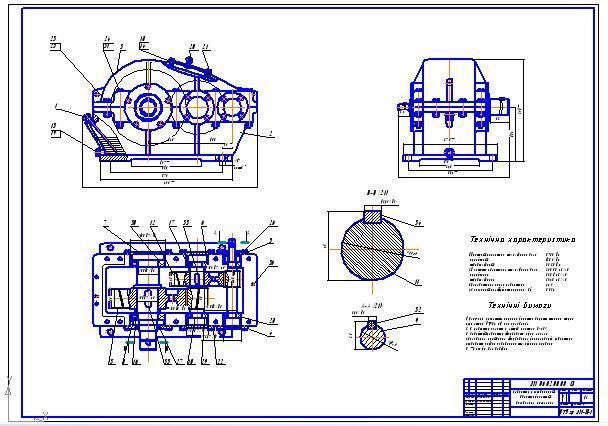

1 лист: Редуктор в 3 видах (без крышки, сбоку и зад редуктора) 2 разреза валов.
2 лист: детали з редуктора(вал, зубчасте колесо, крышка редуктора) все с разрезами, размерами, базами...

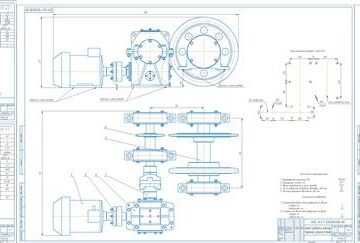

3 лист : Привод конвейера з рамой, фундаментными болтами. В 3 видах.
4 лист: рама в отдельности. 3 вида.
+ Спецификация(1,3,4 листы) + пояснительная записка к всему КП.
За КП оценка 5 ( ну ясно с защитой)

ЗМІСТ

1 ВИЗНАЧЕННЯ КІНЕМАТИЧНИХ І СИЛОВИХ ПАРАМЕТРІВ ПРИВОДУ 4
2 РОЗРАХУНОК ЦИЛІНДРИЧНИХ ПЕРЕДАЧ 6
2.1 Розрахунок швидкохідної косозубої передачі 6
2.2 Розрахунок тихохідної косозубої передачі 12
3 РОЗРАХУНОК ЛАНЦЮГОВОЇ ПЕРЕДАЧІ 18
4 РОЗРАХУНОК ВАЛІВ 21
4.1 Розрахунок проміжного валу 21
4.2 Розрахунок вхідного валу 27
4.3 Розрахунок вихідного валу 27
5 РОЗРАХУНОК ТА ВИБІР ПІДШИПНИКІВ 28
5.1 Розрахунок та вибір підшипників для проміжного вала 32
5.2 Розрахунок та вибір підшипників для вхідного вала 30
5.3 Розрахунок та вибір підшипників для вихідного вала 30
6 ЛІТЕРАТУРА 31
7 ДОДАТКИ 32
