Проектирование индивидуального привода с планетарным редуктором и компенсирующей муфтой на выходном валу u=23.2

МГТУ им. Н.Э. Баумана
Кафедра "Детали машин"
Курсовой проект на тему " Привод индивидуальный с планетарным редуктором и компенсирующей муфтой на выходном валу u=23.2"
Москва 2019

Исходные данные: Pt = 2,2 кВт, nt = 60 об/мин.
Целью курсового проекта является проектирование индивидуального привода с планетарным редуктором и компенсирующей муфтой на выходном валу, состоящий из электродвигателя, планетарного редуктора, упругой муфты, компенсирующей муфты и сварной рамы для их крепления.

Техническая характеристика
1. Передаточное число привода u =23,2.
2. Вращающий момент на тихоходном валу Т = 316,3 Н*м.
3. Частота вращения быстроходного вала n = 1395 об/мин.
4. Коэффициент полезного действия n = 0,9.

СОДЕРЖАНИЕ
1. Кинематический расчет привода
2 Расчет планетарной передачи
3. Эскизное проектирование
4 Конструирование зубчатых колес
5. Расчет соединений
6. Подбор подшипников качения на заданный ресурс
7. Конструирование корпусных деталей и крышек подшипников
8. Расчет валов на статическую прочность и сопротивление усталости
9. Выбор смазочных материалов
10. Расчет муфт
Список литературы

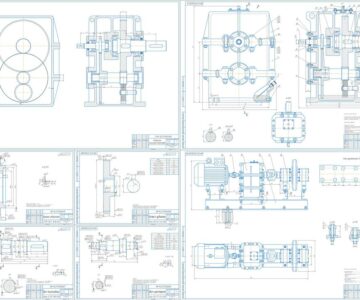

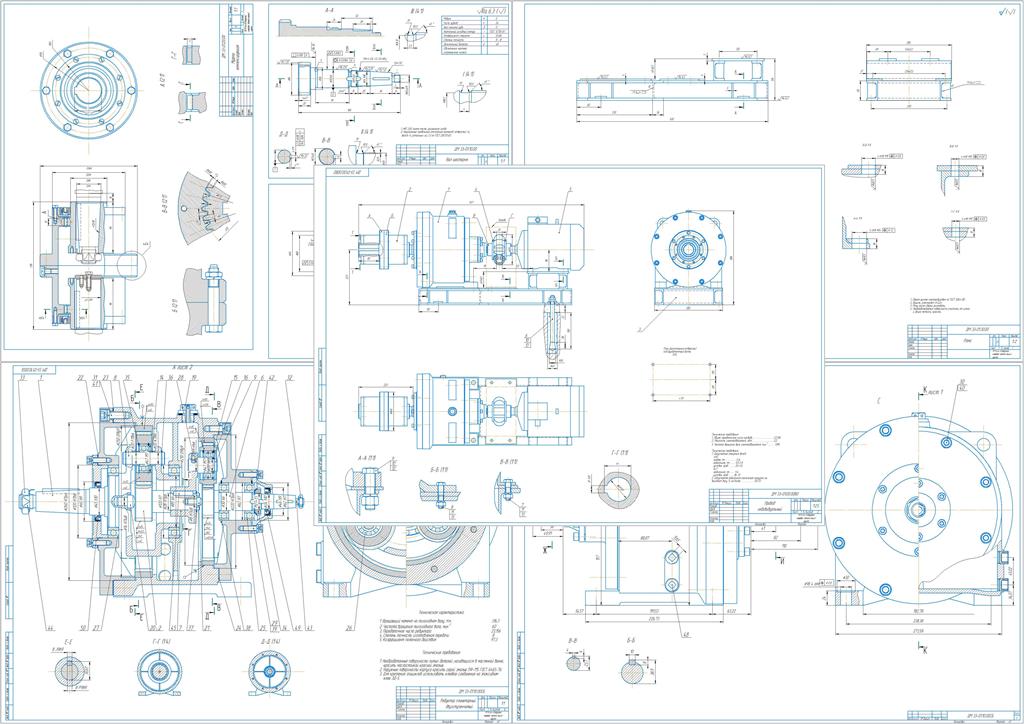

Состав: Редуктор планетарный двухступенчатый (2СБ), Привод индивидуальный (ВО),Рама (СБ), Деталировка (муфта компенсирующая, вал-шестерня,сателлит), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 2018.1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование индивидуального привода с планетарным редуктором и компенсирующей муфтой на выходном валу u=23.2

лист 1 & 2.cdw
лист 3.cdw
лист 4.cdw
лист 5.cdw
௧.docx
титульный & содержание.docx
