Проектирование маломощного привода – мотора-редуктора двухступенчатого U=20

КАЗАНСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. А.Н. ТУПОЛЕВА-КАИ
Кафедра приборостроения
КУРСОВОЙ ПРОЕКТ по дисциплине «Прикладная механика»
на тему «Проектирование маломощного двухступенчатого цилиндрического редуктора»
Казань 2019

Технические характеристики привода:
– тип двигателя ДАТ 21571 (10);
- ресурс L = 20000 ч;
– число оборотов на выходе редуктораnвых = 7000 об/мин.

Задание
1. Кинематический и силовой расчет редуктора
1.1. Определение передаточного отношения редуктора
1.2. Разбивка передаточного отношения редуктора по ступеням
1.3. Определение мощности на выходном валу
1.4. Определение оборотов и угловых скоростей на валах редуктора
1.5. Определение чисел зубьев колес и шестерен
1.6. Определение крутящих моментов на валах без учета потерь
1.7. Результаты кинематического и силового расчета
2. Расчет прямозубой цилиндрической передачи
2.1. Выбор материала, твёрдости зубчатых колес и шестерен
2.2. Определение межосевого расстояния передачи исходя из условия обеспечения прочности зубчатого зацепления по контактным напряжениям
2.3. Определение расчетного модуля передачи
2.4. Определение межосевого расстояния для стандартного модуля
2.5. Определение основных геометрических параметров колес и шестерен
2.6. Определение окружной скорости в прямозубом зацеплении.
2.7. Определение сил действующих в зацеплении
2.8. Проверочный расчёт на прочность зубьев при изгибе
3. Проектный расчёт валов и подбор подшипников
3.1. Проектный расчет валов
3.2. Подбор подшипников качения
4. Компоновка редуктора
Список литературы

Состав: Редуктор (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V15.2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование маломощного привода – мотора-редуктора двухступенчатого U=20

редуктор/
редуктор/ПЗ.docx

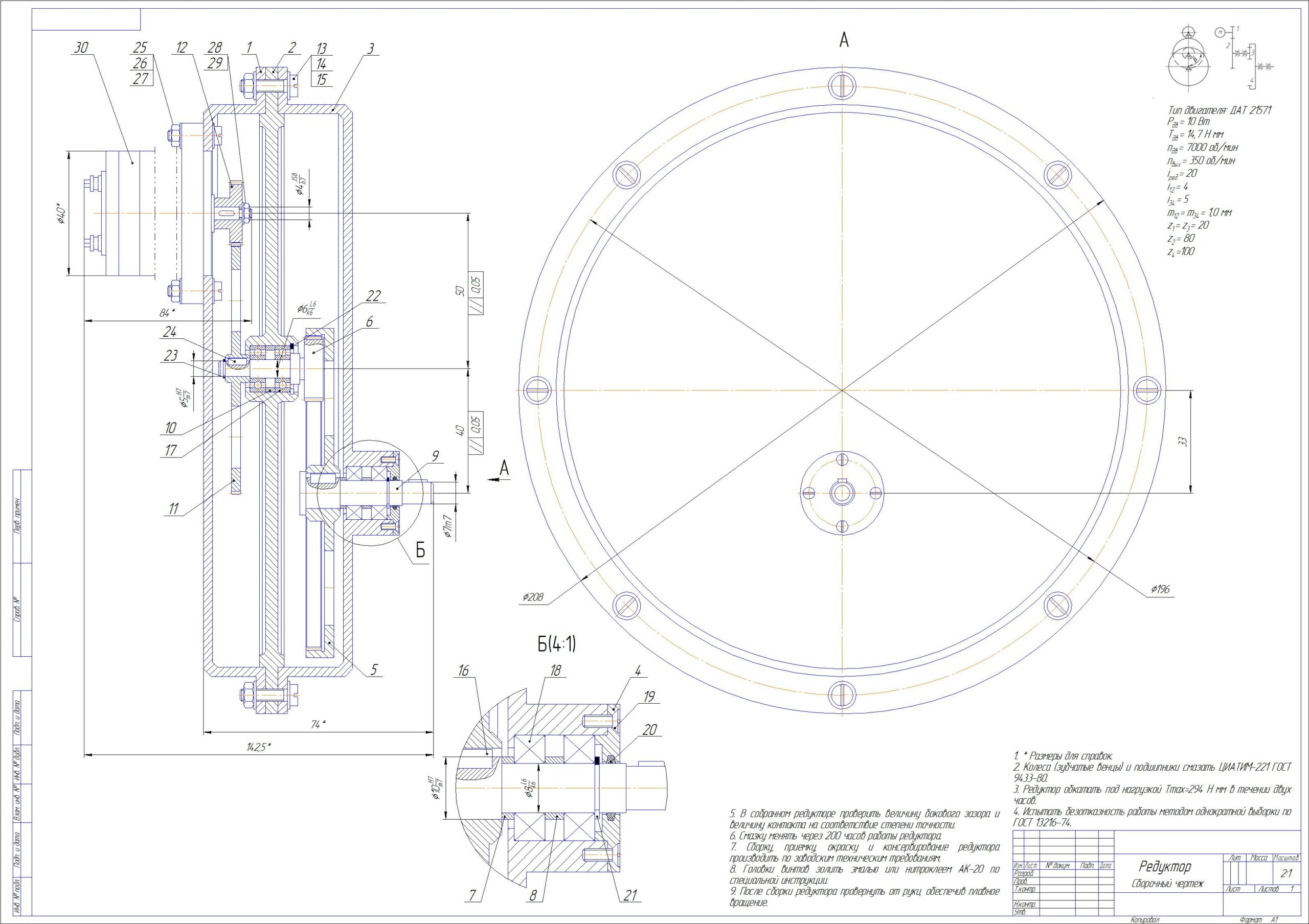

редуктор/Редуктор СБ.cdw
редуктор/Спецификация.cdw
