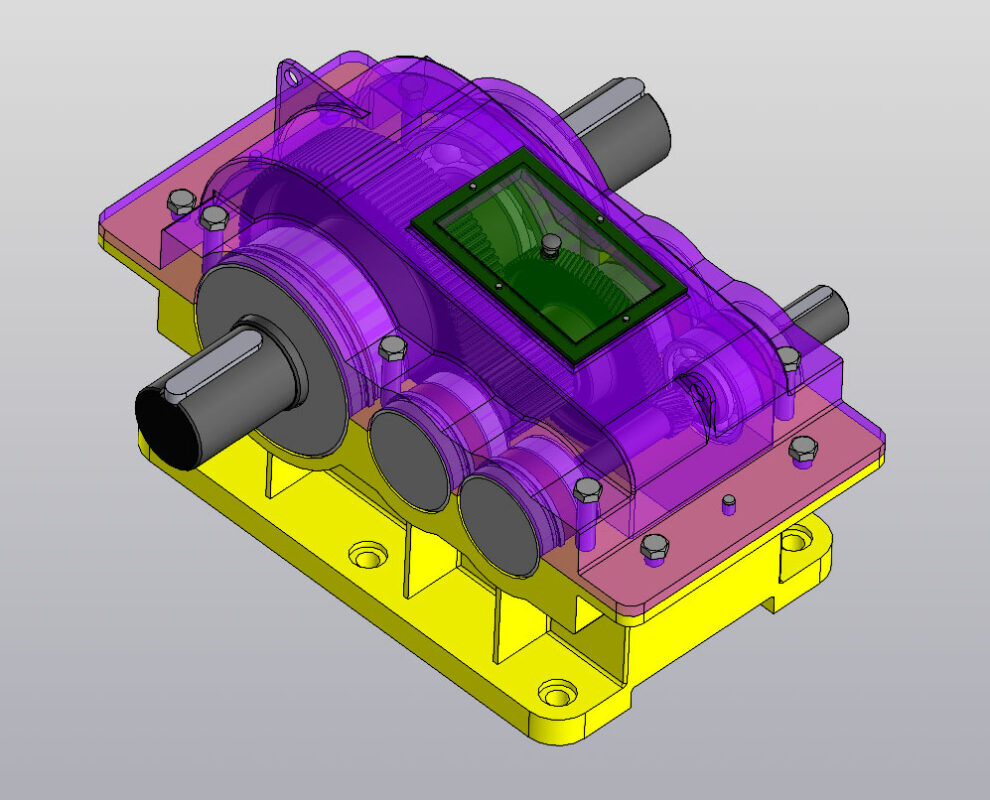

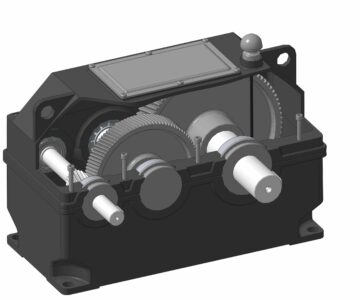

Модель с подробной деталировкой, 21 деталь
Двухступенчатый редуктор представляет собой механизм, который отвечает за последовательную передачу вращающего момента сначала с входного вала на промежуточный, а затем – с промежуточного на выходной. Благодаря наличию двух ступеней, передаточное отношение не является фиксированным значением, и по мере необходимости его можно изменять.
Мощность электродвигателя ГОСТ 19523-81: Рэд.=5,5 кВт;
Частота вращения электродвигателя: nэ.д.=2850 об/мин;
Общее передаточное число: uо=40,9; редуктора: u=16;
цепная передача ГОСТ13568-75: uц=2,55;
Момент на выходе: Твых=562 кН;
Частота вращения на выходе; nвых.=69,7 об/мин.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Двухступенчатый цилиндрический мотор-редуктор u=16
Двухступенчатый цилиндрический мотор-редуктор u=16
0
1
49
0
0
100
Содержимое архива
-
Быстроходный вал01.003.m3d
-
Втулка распорная01.010.m3d
-
Втулка распорная01.011.m3d
-
Втулка01.008.m3d
-
Втулка01.009.m3d
-
Колесо зубчатое 1-й ступени01.006.m3d
-
Колесо зубчатое 2-й ступени01.007.m3d
-
Корпус редуктора01.001.m3d
-
Крышка люкаКП-МП-В-08-РЗ-21.01.013.m3d
-
Крышка подшипника01.012.m3d
-
Крышка подшипника01.013.m3d
-
Крышка подшипника01.014.m3d
-
Крышка редуктора01.002.m3d
-
МаслоуказательКП-МП-В-08-РЗ-21.01.014.m3d
-
ОтдушинаКП-МП-В-08-РЗ-21.01.016.m3d
-
Пробка сливнаяКП-МП-В-08-РЗ-21.01.015.m3d
-
Прокладка люка КП-МП-В-08-РЗ-21.01.017.m3d
-
Прокладка маслоуказателя КП-МП-В-08-РЗ-21.01.018.m3d
-
Прокладка пробкиКП-МП-В-08-РЗ-21.01.019.m3d
-
Промежуточный вал01.004.m3d
-
Редуктор цилиндрический01 СБ.a3d
-
Тихоходный вал01.005.m3d
