Полоцкий государственный университет
Кафедра автомобильного транспорта
Дисциплина:Детали машин
На тему:Проектирование механического привода
Полоцк 2021
Pэд = 5,5 кВт — номинальная мощность
nэд = 1750 мин-1 — номинальная частота вращения
Tmax/Tnom = 2

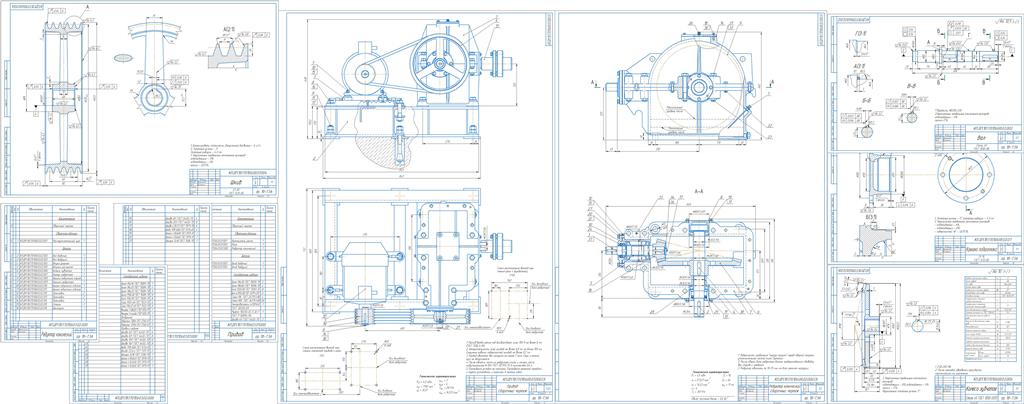

Состоит из пояснительной записки с расчётами всех необходимых параметров элементов привода, а также из графической части, содержащей чертежи привода и редуктора на формате А1, чертежи вала, крышки, шкива и зубчатого колеса на формате А3. К сборочным чертежам прилагаются спецификации
Содержание
Введение 4
1. Выбор электродвигателя и кинематический расчет привода 5
2. Определение мощностей и передаваемых крутящих моментов 6
3. Прочностные расчеты передач 7
4. Проектный и проверочный расчёт валов 16
5. Конструирование и расчет параметров передач 24
6. Выбор и проверочный расчет подшипников качения 27
7. Выбор и проверочный расчет муфт 30
8. Расчет крепления на валах 30
9. Выбор системы смазки, смазочных материалов и уплотнений 32
10. Определение размеров корпусных деталей, кожухов, ограждений 32
Заключение 34
Список использованной литературы 35
