Проектирование механического привода

Полоцкий Государственный университет
кафедра автомобильного транспорта
Курсовой проект по Деталям машин
На тему:"Проектирование механического привода"
Новополоцк 2015

Исходные данные к проекту: Схема механического привода Геометрические параметры привода, Мощность и угловые скорости выходного вала 5 ,Тип производства - единичное
Н = 750 мм;
В = 700 мм;
С = 520 мм;
Р = 4,0 кВт;
 = 1,0 с-1

СОДЕРЖАНИЕ
Введение……………………………………………………………..….. 4
1. Выбор кинематической схемы…………………………………………... 5
2. Выбор электродвигателя и кинематический расчет привода……….... 8
3. Расчет мощностей и крутящих моментов на валах…………………… 9
4. Расчет клиноременной передачи………………………………………... 10
5. Расчет цилиндрической передачи коробки скоростей………………... 12
6. Ориентировочный расчет валов коробки скоростей.…………………. 24
7. Подбор подшипников……………………………………………………. 25
8. Подбор и расчет шпонок……………………………………………...… 28
9. Уточненный расчет валов редуктора……………………………..…… 30
10. Выбор посадок для зубчатых колес, шкива ременной передачи и подшипников……………………………………………………………….... 36
11. Выбор смазки для зацепления и подшипников……………………….. 37
12. Расчёт шлицевого соединения ……………………………………….…38
13. Определение размеров корпусных деталей , рамы и ограждения……..40
14. Описание последовательности сборки и разборки привода………...…41
15. Описание мероприятий по восстановлению быстроизнашивающихся деталей привода……………………………………………………………….42
Заключение…………………………………………………………………….43
Литература……………………………………………………………………. 44

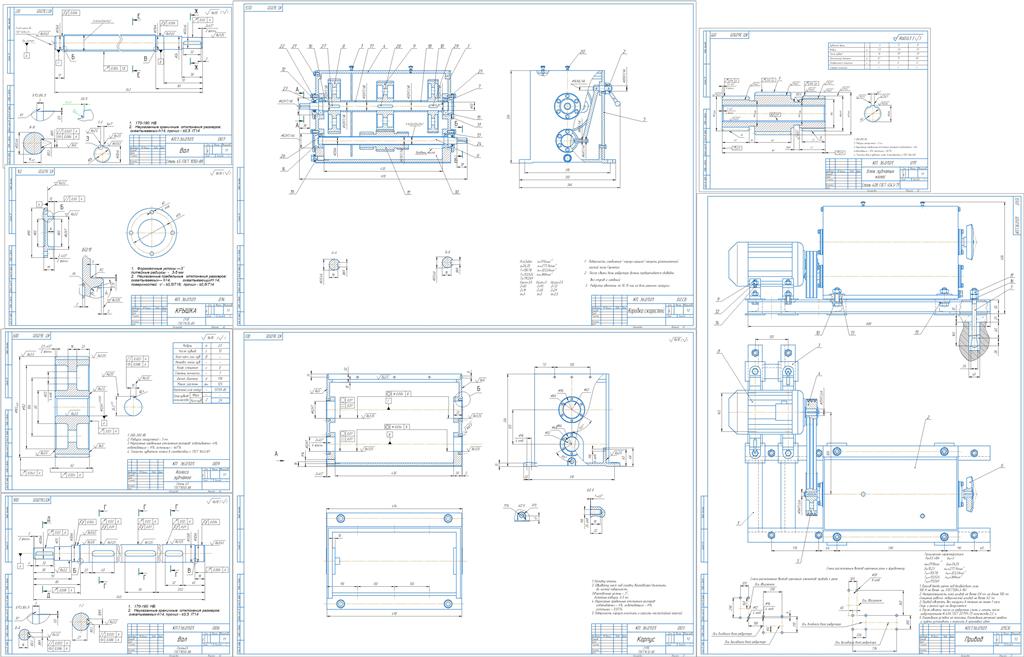

Состав: Коробка скоростей(СБ),Деталировка(блок,вал, вал 2, зубчатое колесо, корпус, крышка) Привод,Спецификация,ПЗ Язык документа

Софт: КОМПАС-3D 12

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование механического привода

Просмотр файлов
Курсовой проект по ДМ\ЗАПИСКА.doc
Курсовой проект по ДМ\СОДЕРЖАНИЕ ПРОЕКТА.doc
Курсовой проект по ДМ\СПЕЦИФИКАЦИЯ 1 ведомость.DOC
Курсовой проект по ДМ\СПЕЦИФИКАЦИЯ 1 привод.DOC
Курсовой проект по ДМ\СПЕЦИФИКАЦИЯ 1.1 привод.DOC
Курсовой проект по ДМ\СПЕЦИФИКАЦИЯ 2 коробка.DOC
Курсовой проект по ДМ\СПЕЦИФИКАЦИЯ 2.1 коробка.DOC
Чертежи\Блок.cdw
Чертежи\Вал.cdw
Чертежи\Вал2.cdw
Чертежи\Колесо.cdw
Чертежи\Коопус.cdw
Чертежи\Крышка.cdw
Чертежи\привод.cdw
Чертежи\Сборочник.cdw
Курсовой проект по ДМ
Чертежи
