Проектирование привода к аппарату с механическим перемешивающим устройством (Вариант 2-5)

Набережночелнинский институт
Кафедра МиК
Курсовому проекту по дисциплине «Детали машин и основы конструирования»
На тему"Проектирование привода к аппарату с механическим перемешивающим устройством "
Набережные Челны 2017

Исходные данные:
Момент сопротивления вращению, кН*м 0,32
Частота вращения мешалки, об/мин 65
Срок службы привода в годах 7
Коэффициент годовой загрузки 6
Коэффициент суточной нагрузки 0,25
Содержание
1. Выбор двигателя. Кинематический расчет привода
2. Расчёт клиноременной передачи
3. Расчет закрытой цилиндрической зубчатой передачи
4. Определение размеров валов ступеней редуктора и предварительный выбор подшипников
5. Определение реакций в опорах подшипников
6. Проверочный расчет подшипников
7. Выбор и расчёт соединений
8. Выбор муфты
9. Расчет изгибающих моментов валов
10. Проверочный расчёт валов
11.Смазка редуктора
12.Список литературы

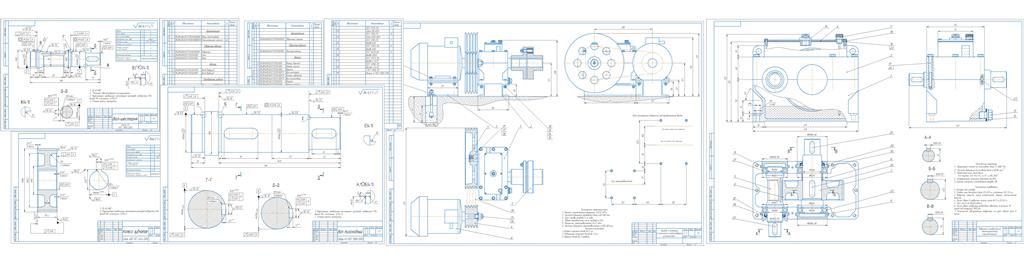

Состав: Привод (ВО), Колесо зубчатое (ГЧ), Редуктор (ВО), Вал (ГЧ), Вал шестерня (ГЧ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода к аппарату с механическим перемешивающим устройством (Вариант 2-5)

koleso_zubchatoe.cdw
Kursovaya_po_DM.docx
Privod_1.cdw
Privod_spetsifikatsia_1.spw
reduktor_1.cdw
reduktor_spetsifikatsia.spw
Val.cdw
Val-shesternya.cdw
