Проектирование привода к аппарату с механическим перемешивающим устройством

Набережночелнинский институт (филиал) федерального государственного автономного образовательного
учреждения высшего профессионального образования
«КАЗАНСКИЙ (ПРИВОЛЖСКИЙ) ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ
Кафедра МиК
Курсовому проекту по дисциплине «Детали машин и основы конструирования»
На тему"Проектирование привода к аппарату с механическим перемешивающим устройством "
Набережные Челны 2017

Исходные данные:
Момент сопротивления вращению, кН*м 0,2
Частота вращения мешалки, об/мин 90
Срок службы привода в годах 4
Коэффициент годовой загрузки 0,8
Коэффициент суточной нагрузки 0,25
Допускаемое отклонение скорости ленты δ, % 6
Режим работы Постоянный

Содержание

Задание 3
1. Кинематический расчет привода 4
1.1 КПД привода 4
1.2 Подбор электродвигателя 5
1.3 Общее передаточное число и его разбивка по ступеням передач 5
1.4 Частоты вращения и моменты на валах 6
2. Расчет закрытой зубчатой цилиндрическойпередачи редуктора 7
2.1 Выбор материала и термообработки зубчатых колес 7
2.2 Режим работы и число циклов перемены напряжения 8
2.3 Допускаемые контактные напряжения на сопротивление усталости 9
2.4 Допускаемое напряжение на изгиб в зубьях шестерни 10
2.5 Коэффициенты расчетной нагрузки при расчете по контактным напряжениям 10
2.6 Проектировочный расчет 12
2.7 Проверочный расчет цилиндрической зубчатой передачи 13
2.7.1 Расчет зубчатых передач на контактную выносливость 13
2.7.2 Расчет зубчатых передач на выносливость при изгибе 14
2.8 Конструкция зубчатых колес 15
3. Расчет клиноременной передачи 15
3.1 Проверочный расчет 17
4. Предварительный расчет диаметров валов 18
5. Подбор муфты 19
6. Расчет шпоночных соединений. 20
7.Расчет валов редуктора 21
7.1 Определение консольных сил 21
7.2 Проверочный расчет подшипников 22
7.2.1 Проверочный расчет быстроходного вала 22
7.2.2 Проверочный расчет тихоходного вала. 24
7.3 Проверочный расчет валов. 27
7.3.1 Проверочный расчет быстроходного вала 27
7.3.2 Проверочный расчет тихоходного вала 31
7.3.3 Расчет эквивалентных напряжений 35
8.Смазка редуктора. 36
Список использованной литературы 37

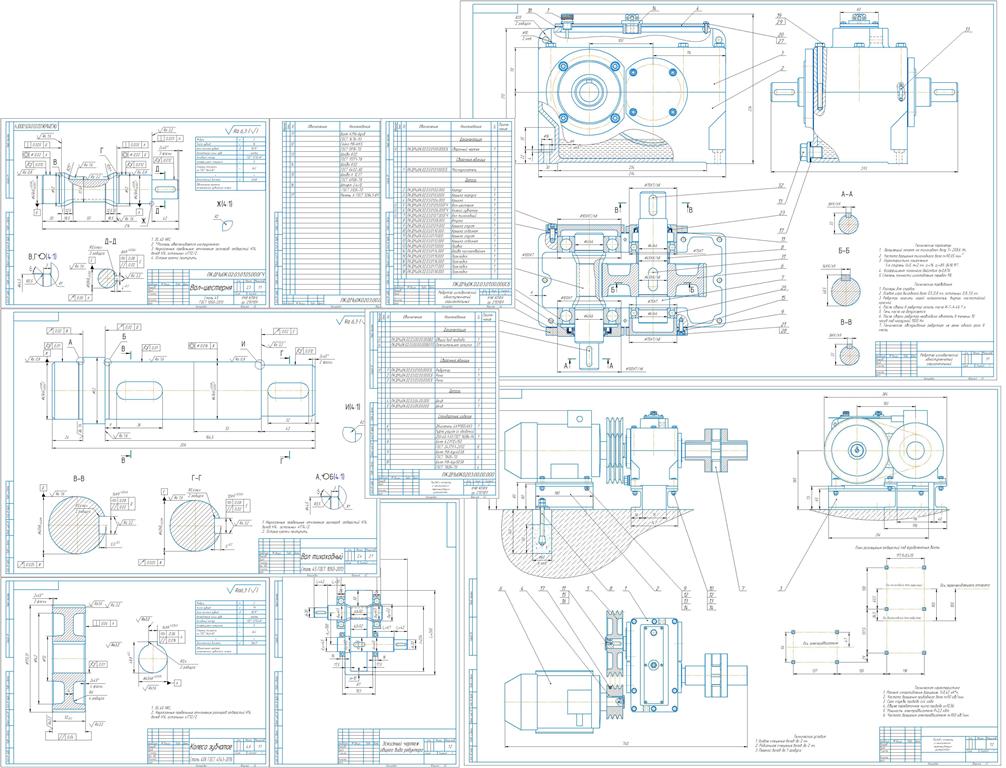

Состав: Колесо зубчатое, вал, вал шестерня, редуктор (СБ), привод (СБ), ПЗ Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода к аппарату с механическим перемешивающим устройством

koleso_zubchatoe.cdw
kompanovka_reduktora.cdw
kursach_detali_mashin.docx
Privod_k_apparatu_s_mekhanicheskim_peremeshivayuschim_ustroystvom.cdw
Privod_k_apparatu_s_mekhanicheskim_peremeshivayuschim_ustroystvom_spetsifikatsia.spw
reduktor.cdw
reduktor_spetsifikatsia.spw
Val.cdw
Val-shesternya.cdw
