Аппарат с механическим перемешивающим устройством с рубашкой

Санкт-Петербургский государственный технологический институт
Кафедра прикладной механики
Курсовой проект по дисциплине "Прикладная механика"
на тему: "Аппарат с мешалкой"
Санкт-Петербург 2014

Аппараты с мешалками широко используют в химической и многих других видах промышленности. В аппаратах этого типа проводятся многие гидромеханические и массообменные процессы в одно- и многофазных средах. В качестве рабочей среды используются вещества с различными свойствами, в том числе агрессивные, взрывоопасные и токсичные.
Основными элементами аппарата являются корпус и механическое перемешивающее устройство.
Целью проекта является разработка аппарата в соответствии с исходными данными эскизного, технического проектов и фрагментов рабочей конструкторской документации на типовой аппарат с механическим перемешивающим устройством, предназначенный для проведения процесса перемешивания в жидкофазной системе при заданных давлении, температуре и свойствах рабочей среды, с сохранением работоспособности в рабочих условиях в течение заданного срока службы.

Характеристики аппарата:
Перемешивающее устройство - турбинная мешалка;
Тип опор: опоры стойки;
Дно: Эллиптическое;
Тип корпуса: С отъемной крышкой;
Диаметр корпуса: 2400 мм
Объем: 12,5 м3
Диаметр мешалки: 800 мм
Номинальное число оборотов: 100 об/мин
Мощность электродвигателя: 20 кВТ
Избыточное давление: 0,85 МПа
Давление в рубашке: 0,35 МПа
Температура среды: 20 градусов
Среда: HNO3

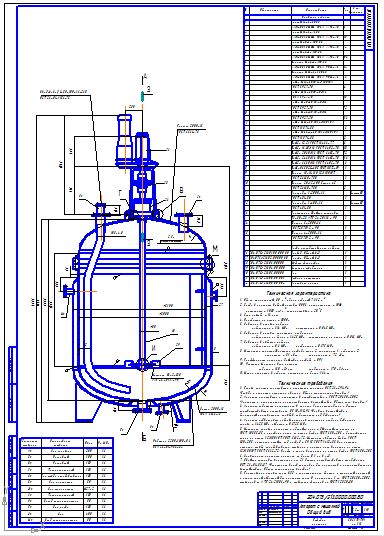

Состав: Аппарат с мешалкой общий вид, мешалка общий вид, ступица мешалки, диск мешалки, лопасть мешалки, спецификация, пояснительная записка Язык документа

Софт: КОМПАС-3D 12

Файлы:

Каталог / Машиностроение и механика / Аппарат с механическим перемешивающим устройством с рубашкой

архив\выноски.cdw
архив\готовый аппарат.cdw
архив\Диск.cdw
архив\лопасть.cdw
архив\мешалка.cdw
архив\Пояснительная записка.doc
архив\спецификация.cdw
архив\ступица.cdw
архив
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1

СРЕДА НЕ АЗОТНАЯ КИСЛОТА!!!!!!

    2

    чертеж для азотной, в записке к сожалению сульфат аммония . хотя выбранный материал 12Х18Н10Т вполне пригоден и для азотной. исправив сульфат аммония на азотную и все. вам компенсирована часть рейтинга
