Проектирование механического привода u=17,18

Санкт-Петербургский Политехнический Университет Петра Великого
Высшая школа Энергетического Машиностроения
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Проектирование механического привода"
Санкт-Петербург 2021

Техническое задание:
Спроектировать силовой привод, включающий редуктор, выполненный по заданной расчетной схеме. Для передачи движения от электропривода к редуктору использовать клиноременную передачу. На выходном валу спроектировать муфту.
К защите проекта предоставить:

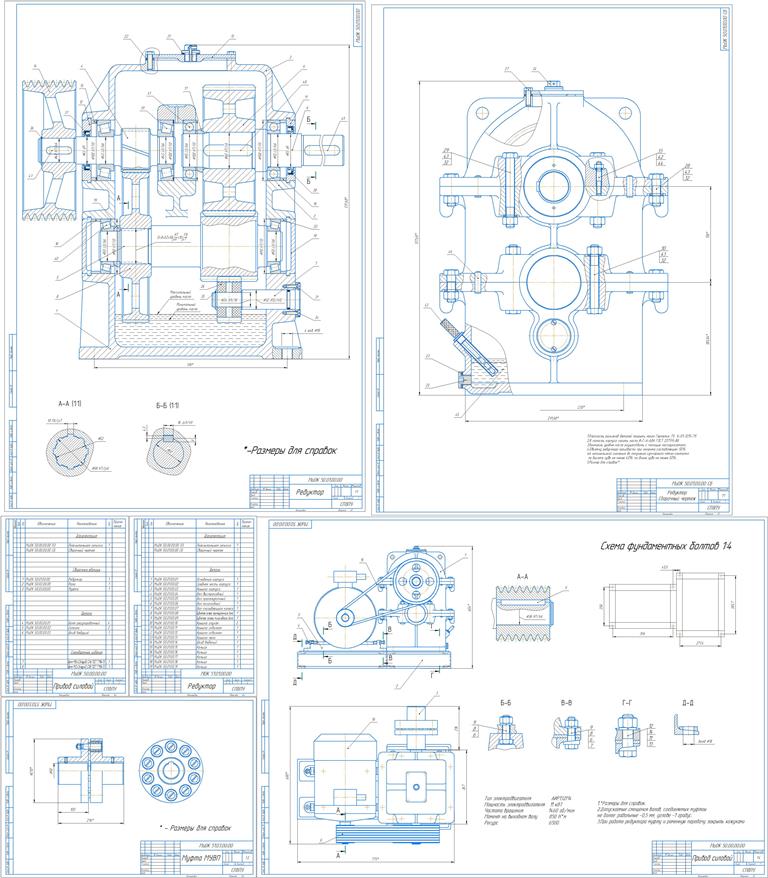

1. чертеж общего вида привода (1 лист А1, два вида с вырезами)
2. сборочный чертеж редуктора (2 листа А1, масштаб 1:1)
3. спецификации к обоим чертежам
4. пояснительная записка.

Исходные данные:
Номер схемы редуктора: 50;
Номинальный крутящий момент на выходном валу: Tвых=850, Н*м;
Частота вращения выходного вала редуктора: n3=85, об/мин;
Синхронная частота вращения двигателя; nс=1500, об/мин;
Расчетный ресурс: t=6500, час;
Номер варианта режима нагружения: 3.

Содержание
Введение 3
1 Энерго-кинематический расчет привода 4
1.1 Выбор электродвигателя 5
1.2 Определение передаточного отношения привода и расчет частот вращения валов, мощностей и вращающих моментов. 6
2 Расчет передач 11
2.1 Расчет ременной передачи 11
2.2 Расчет зубчатых передач 14
2.3 Выбор лучшей передачи 21
3 Проектирование валов 24
3.1 Проектировочный расчет диаметров валов 24
3.2 Проектирование эскизов валов 25
3.3 Выбор подшипников 27
3.4 Расчет шпоночных и шлицевых соединений: 28
4 Определение размеров корпусных деталей 31
5 Схема сил, действующих на детали привода 32
5.1 Определение опорных реакций валов и построение эпюр 33
5.1.1 Быстроходный вал 34
5.1.2 Промежуточный вал 37
5.1.3 Тихоходный вал 40
6 Проверочные расчеты 43
6.1 Расчет подшипников качения 43
6.2 Расчет переходного вала 45
6.2.1 Определение внутренних силовых факторов для опасных сечений 48
6.2.2 Вычисление геометрических характеристик опасных сечений 48
6.2.3 Расчет вала на статическую прочность 49
7 Выбор соединительной и расчет соединительной муфты 53
8 Смазывание редуктора 56
Список использованной литературы 58
