Полоцкий государственный университет, кафедра автомобильного транспорта, детали машин, проектирование привода конвейера, 2018.
Исходные данные:
Мощность на выходном валу привода: P=7,5 кВт;
Частоту вращения выходного вала: 171,887 мин-1;
Угловая скорость выходного вала: w=17,996с-1;
Крутящий момент на выходном валу: Т=416,759Н*м.

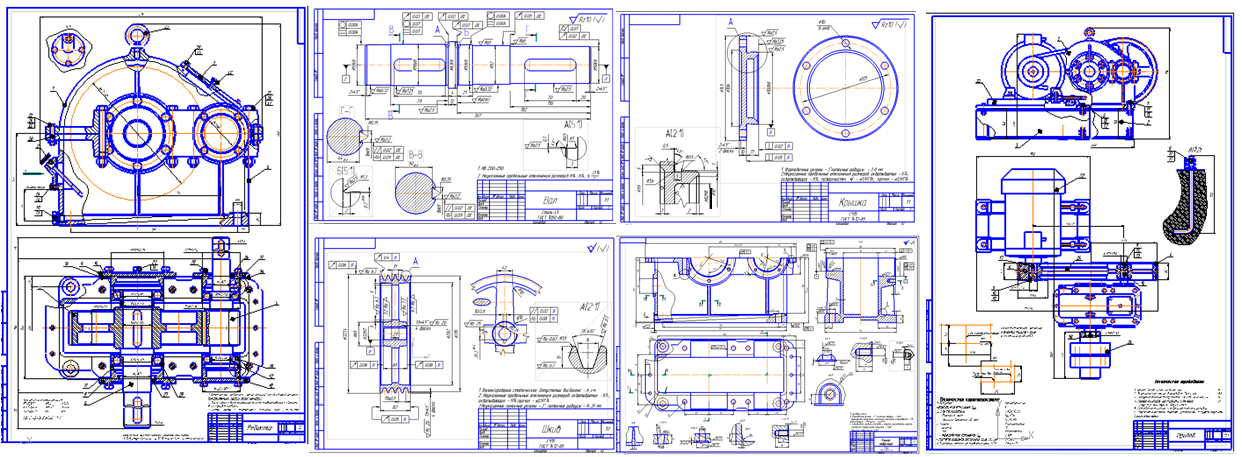

Объектом проектирования в данном курсовом проекте является привод к конвейеру.
Привод к конвейеру предназначен повышения тяговой способности приводного вала и уменьшения частоты его вращения.
Привод состоит из электродвигателя, на валу которого установлен шкив. Редуктор – зубчатый одноступенчатый цилиндрический. На ведущем валу редуктора установлен шкив, соединяющий вал редуктора с электродвигателем. На ведомом валу установлена муфта.
Содержание
Введение………………………………………………………………………….....3
1. Выбор электродвигателя и кинематический расчет привода…………….....4
2. Определим мощности и передаваемые крутящие моменты…………..……..6
3. Прочностные расчеты передач……………………………………..……........…8
3.1 Рассчитаем клиноременную передачу……………………………...........….8
3.2 Рассчитаем цилиндрическую закрытую косозубую передачу….…...….10
4. Проектный и проверочные расчет валов..…………………………….....…....14
4.1 Расчет ведомого вала……………………………………………………........14
4.2 Расчет ведущего вала…………………………………………..………….…17
5. Геометрические расчеты передач……………………………………..………..21
5.1 Рассчитаем геометрию цилиндрического колеса………………..……….21
5.2 Рассчитаем геометрию шкива………………………………….…..……….22
6. Выбор и проверочный расчет подшипников качения…….……..………….23
6.1 Выберем подшипник для ведущего вала………………..……....….……..23
6.2 Выберем подшипник для ведомого вала…………………...……..……….24
7. Выбор и проверочный расчет муфт………………………………..………..…26
8. Расчет крепления на валах…………………………………………..…….……28
9. Выбор системы смазки, смазочный материалов и уплотнений……..……..29
10. Определим размеры корпусных деталей, кожухов, ограждений и установочной плиты…………………………………………………….…..……30
11. Заключение………………………………………………………………...…..…..33
12. Список используемой литературы………………………..…..…………….….34
