КОМПАС 3D 18

Редуктор волновой с поликлиновой передачей u=80

Саратовский государственный университет им. Ю.А. Гагарина
Кафедра строительных и дорожных машин
Курсовой проект по дисциплине "Детали машин и оборудования"
На тему "Проектирование привода"
Саратов 2017

Содержание
1. Нормативно технические документы …………………..….……………….. 2
2. Введение …………………………………………………..………………….. 3
3. Исходные данные ……………………………………………………………. 4
4. Определение эквивалентного срока службы передачи ………….……..…. 4
5. Расчет волновой передачи ……………………………...…………………… 7
6. Расчет тихоходного вала волновой передачи ………….....………………. 16
7. Расчет быстроходного вала волновой передачи …………………………. 17
8. Расчет соединения стакана с тихоходным валом ………………………… 21
9. Расчет поликлиновой передачи ……………………………………………. 23
10. Расчет муфты ……………………………………………………………….. 29
11. Список литературы ……………………………………………...…………. 30

Исходные данные:
Номинальная мощность на выходном валу привода: 0,8 кВт
Частота вращения выходного вала привода: 5
Расчетный ресурс: L = 5000 ч

Основные параметры.
1. Вращающий момент на тихоходном валу ТТ = 1527.887 Н∙м
2. Частота вращения тихоходного вала n = 5 мин
3. Двигатель АИР90LB8
4. Передаточное отношение UP = 80
5. Коэффициент полезного действия 0,98

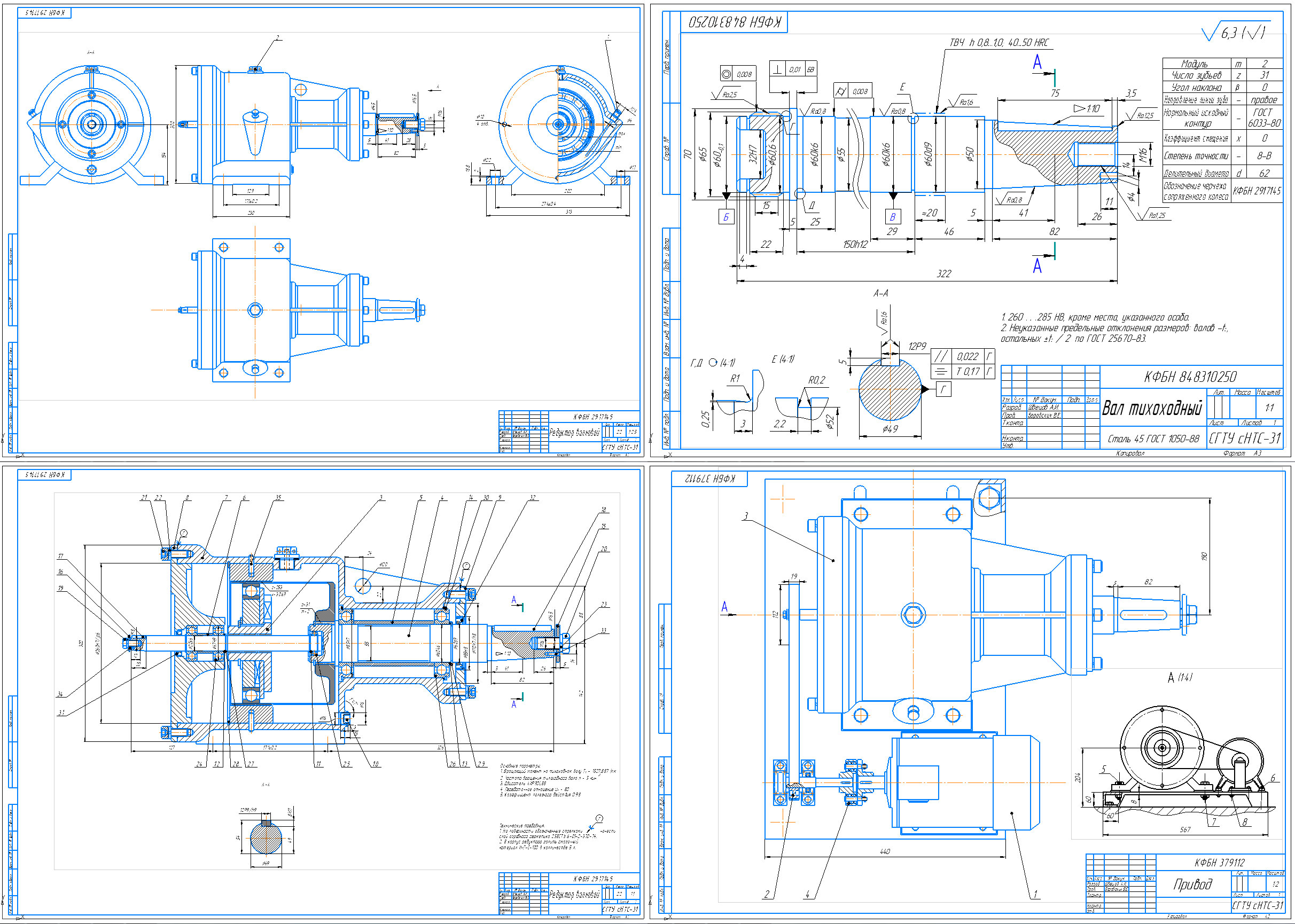

Состав: Привод(СБ), Редуктор(ВО), Деталировка(Вал тихоходный,колесо гибкое, крышка левая, крышка правая), Спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 15.1

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор волновой с поликлиновой передачей u=80

Просмотр файлов
Вал тихоходный.cdw
Колесо гибкое.cdw
Крышка левая.cdw
Крышка правая.cdw
Общий вид 2.cdw
Общий вид.cdw
Привод.cdw
Швецов А.И.doc
Спецификация.cdw
