Проектирование зубчатого одноступенчатого редуктора для привода конвеера

Полоцкий государственный университет
Кафедра автомобильного транспорта и машиностроения
Курсовой проект по дисциплине "Детали машин"
На тему "Проектирование редуктора"
Новополоцк 2017

Объектом проектирования в данном курсовом проекте является привод к конвейеру.
Привод к конвейеру предназначен для повышения тяговой способности приводного вала и уменьшения частоты его вращения.
Привод состоит из электродвигателя , на валу которого установлена муфта. Редуктор – зубчатый одноступенчатый цилиндрический.На ведущем валу редуктора установлена муфта , соединяющая вал редуктора с электродвигателем.
На ведомом валу установлена звёздочка цепной передачи передающая крутящий момент на конвейер .
Требуемая мощность на выходном валу привода:
Мощность на выходном валу привода Рвых= 7.5 квт
Частота вращения на выходе: 9 об/мин

Содержание:
Введение
1. Выбор электродвигателя и кинематический расчет привода
2. Определим мощности и передаваемые крутящие моменты
3. Прочностные расчеты передач
3.1 Рассчитаем цилиндрическую закрытую прямозубую передачу
3.2 Рассчитаем открытую цепную передачу
4. Проектный и проверочные расчет валов
4.1 Расчет ведущего вала
4.2 Расчет ведомого вала
5. Геометрические расчеты передач
5.1 Рассчитаем геометрию цилиндрического колеса
5.2 Рассчитаем геометрию звёздочки
6. Выбор и проверочный расчет подшипников качения
6.1 Выберем подшипник для ведущего вала
6.2 Выберем подшипник для ведомого вала
7. Выбор и проверочный расчет муфты
8. Расчет крепления на валах
9. Выбор системы смазки, смазочный материалов и уплотнений
10. Определим размеры корпусных деталей, кожухов, ограждений и установочной плиты
11. Заключение
12. Список используемой литературы

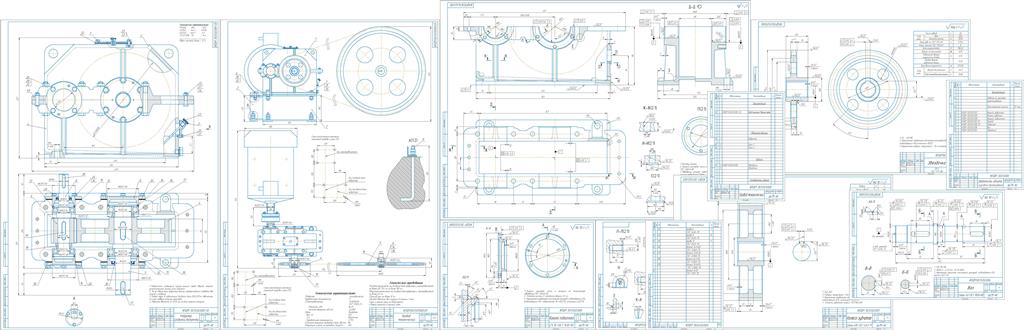

Состав: Пояснительная записка, вал ведомый, звездочка, зубчатое колесо, корпус редуктора (2 листа), крышка подшипника, привод, редуктор, спецификации. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование зубчатого одноступенчатого редуктора для привода конвеера

Колесо зубчатое.cdw
Корпус редуктора лист2.cdw
Корпус редуктора.cdw
Крышка подшипника.cdw
Привод механический.spw
Привод.cdw
Редуктор1.cdw
Спецификация редуктор.spw
Soderzhanie.docx
Vedomost.spw
Вал ведомый.cdw
Звёздочка.cdw
