Проектирование привода ленточного конвейера

Тульский Государственный Университет
кафедра «Проектирование механизмов и деталей машин»
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода линейного конвейера"
Тула 2015

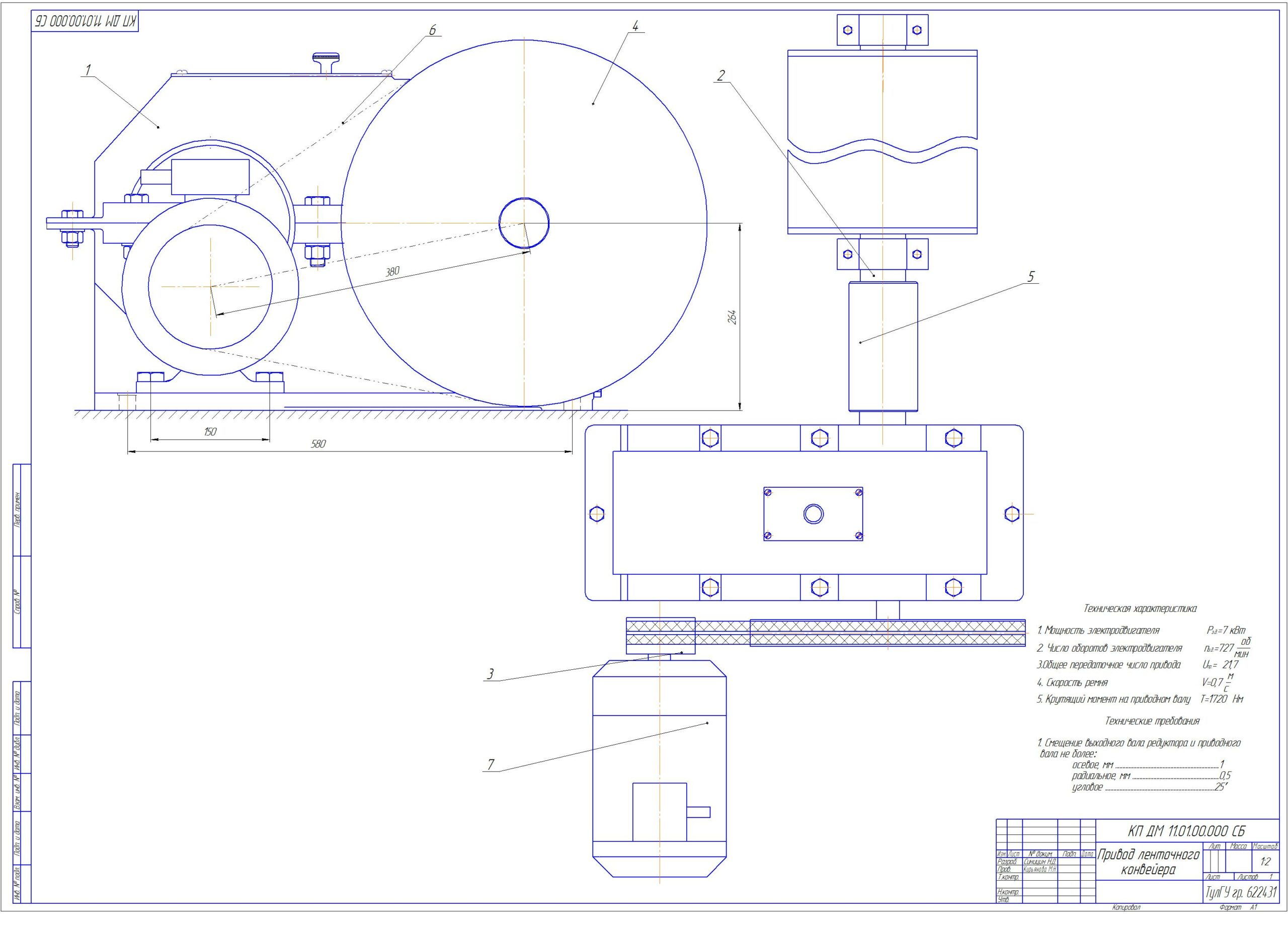

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, клиноременную передачу и двухступенчатый цилиндрический соосный редуктор. Графическая часть содержит общий вид привода, общий вид приводного вала, сборочный чертеж редуктора и 4 чертежа деталировки редуктора (вал ведомый, крышка подшипника, втулка распорная, колесо зубчатое).
Курсовой проект содержит 3 листа формата А1, 4 листа формата А3, 2 спецификации, 46 страница пояснительной записки, содержащей 12 рисунков, 1 таблицу и 6 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 160S8/727 ГОСТ 28330-89 (мощность 7,5 кВт, частота вращения 727 об/мин)
Редуктор цилиндрический двухступенчатый (u=10,85)
Частота вращения на выходном валу редуктора - 33,5 об/мин
Общее передаточное число привода - 21,7
Вращающий момент на выходном валу - 1720 Нм

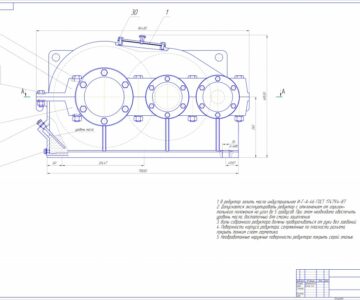

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 86,5
2. Общее передаточное число редуктора 10,85
3. Передаточное число быстроходной ступени 4,2
4. Передаточное число тихоходной ступени 2,58
5. Вращающий момент на тихоходном валу, Нм 1772

Состав: Редуктор цилиндрический двухступенчатый соосный(СБ), Спецификация на редуктор,спецификация на привод, вал приводной (ВО), Деталировка(крышка подшипника, втулка распорная, колесо зубчатое,вал ведомый), ПЗ, Привод ленточного конвейера (ВО) Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода ленточного конвейера

сборка.cdw
вал приводной.cdw
деталировка.cdw
Привод цепного.xls
Приводной вал.xls
Редуктор(1).xls
Редуктор(2).xls
Редуктор.cdw
Записка
~$ᡮઠ.cd~
