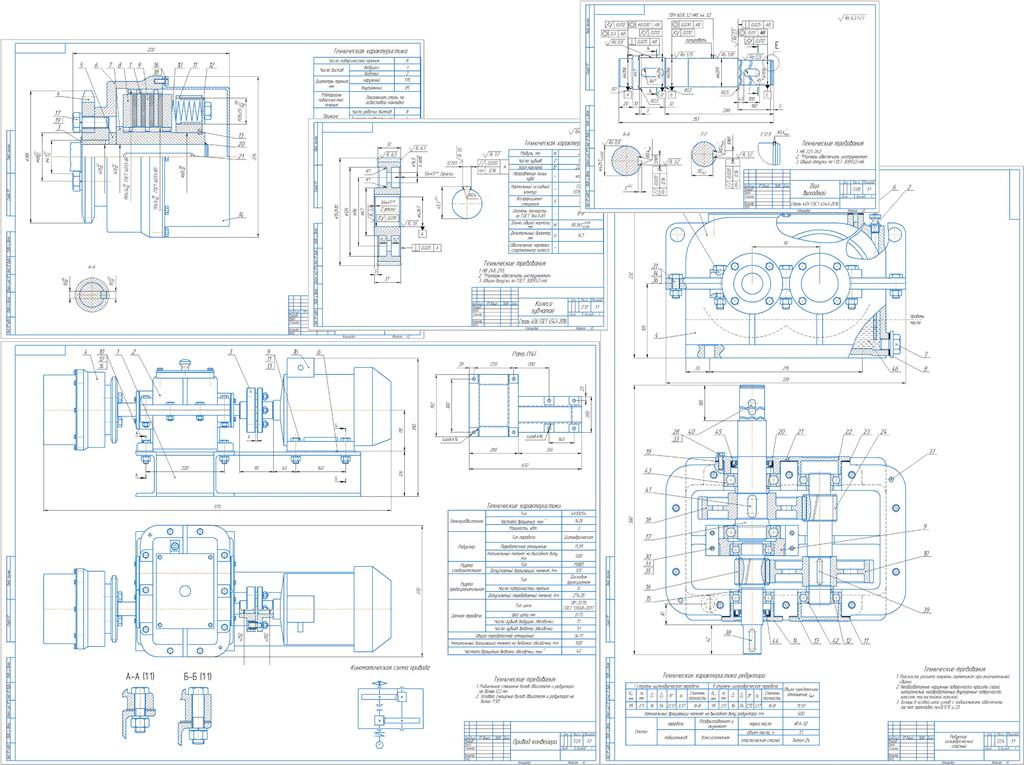

Проектирование привода механизма СДМ uпр=34.17

НИУ МГСУ
Кафедра МАиРС
Курсовой проект по дисциплине «Детали машин и основы конструирования»
На тему: Проектирование привода механизма СДМ
Москва 2024

1. Исходные данные

а) Номер схемы привода: 2;
б) Номер задания: 7;
в) Номер варианта нагружения: 7;
г) Частота вращения вала двигателя: nдв = 1500 мин-1;
д) Частореверсируемая передача;
е) Предохранительная муфта;
ё) Вращающий момент на выходном валу привода: Твых = 500 Нм.

Введение 3
Исходные данные 4
Общий расчет привода 5
Расчёт цилиндрической зубчатой передачи тихоходной ступени 7
Расчет цилиндрической зубчатой передачи быстроходной ступени 17
Расчет цепной передачи 26
Проектный расчет валов, подшипников и разработка конструкции редуктора и привода 30
Проверочный расчет валов и подшипников. Расчет выходного вала редуктора 34
Проектирование предохранительной фрикционной муфты 42
Список литературы 50
