Алтайский ГАУ
Кафедра: математика механика и инженерная графика
Дисциплина: Детали машин и основы конструирования
Тема "Проектирование электромеханического привода"
2024 год

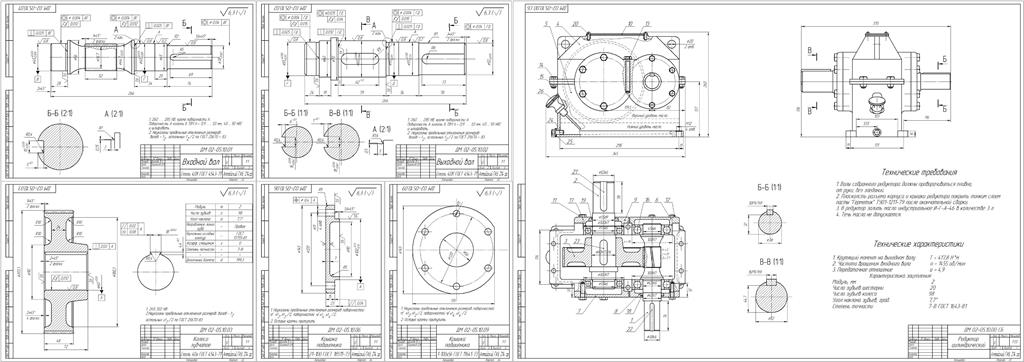

Спроектировать электромеханический привод. Исходные данные приведены ниже. Разработать сборочный чертёж редуктора и рабочие чертежи деталей редуктора.
Исходные данные:
Окружная сила на звёздочке F = 15,0 кН
Скорость цепи V = 0,8 м/с
Число зубьев звёздочки z = 8
Шаг цепи t = 100мм
Срок службы Lh = 8000 часов
Режим работы стационарный
Содержание
Введение 4
Энерго-кинематический расчет привода и подбор электродвигателя 5
1. Выбор электродвигателя 5
2. Кинематический расчёт привода 7
3. Расчет цилиндрической косозубой передачи. 9
4. Расчет открытой цилиндрической прямозубой передачи 17
5.Проверочный расчет валов 20
6. Расчет шпоночных соединений. 27
7. Эскизное проектирование. 31
8. Выбор и обоснование системы смазки. 33
9. Сборка редуктора 34
Заключение 35
Список литературы 36
Приложение 37
