Проектирование привода общего назначения

Самарский государственный технический университет
Кафедра механики
Курсовой проект по дисциплине "Детали машин"
На тему "Проектирование привода общего назначения"
Самара 2016

Исходные данные:
Рвых= 8кВт;
w=20.37 c1;
aw=140 мм;
n=1000 мин^1 .
Нагрузка постоянная; срок службы 10 лет; коэффициент
использования Кг = 0, 8 ; коэффициент суточного использования Кс=0,3;
Тип производства: для редуктора- крупносерийное, для рамы- единичное.

СОДЕРЖАНИЕ
1. ТЕХНИЧЕСКОЕ ЗАДАНИЕ 2
2. ЭСКИЗНЫЙ ПРОЕКТ 5
2.1. Выбор электродвигателя. Кинематический и силовой расчет привода 5
2.2 Расчет редукторной передачи. 7
2.3 Нагрузка валов редуктора 13
2.4 Проектный расчет валов. Эскизная компоновка 14
2.5 Определение опорных реакций тихоходного вала. Построение эпюр моментов. Проверочный расчет подшипников. 17
3. ТЕХНИЧЕСКИЙ ПРОЕКТ 21
3.1 Конструктивная компоновка привода 21
3.2 Смазывание. Смазочные устройства 25
3.3 Выбор муфты 25
3.4 Расчет шпоночных соединений 26
3.5 Уточненный расчет валов 27
3.6 Сборка редуктора 30
4. РАБОЧАЯ ДОКУМЕНТАЦИЯ 31
4.1 Разработка сборочного чертежа редуктора 31
4.2 Разработка чертежа общего вида привода 32
4.3 Разработка рабочих чертежей деталей 33
4.4 Спецификации 33
СПИСОК ЛИТЕРАТУРЫ 34

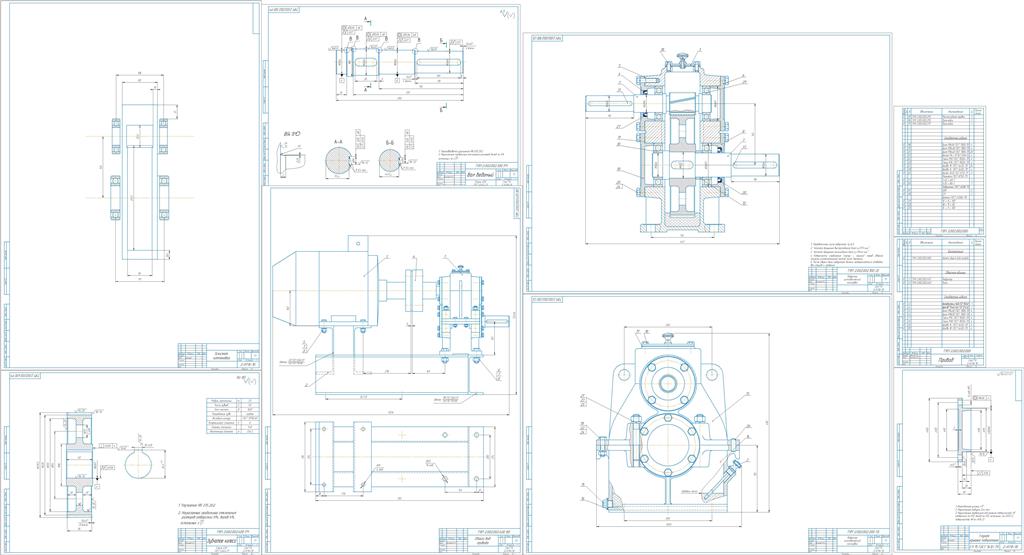

Состав: вал, крышка, зубчатое колесо, редуктор цилиндрический косозубый, общий вид, эскизная компоновка Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода общего назначения

!эскизная компановка.cdw
!вал ведомый.cdw
!зубчатое колесо.cdw
!крышка.cdw
!общий вид привода.cdw
!привод.spw
!редуктор цилиндрический косозубый (2).cdw
!редуктор цилиндрический косозубый.cdw
!редуктор цилиндрический косозубый.spw
записка_2-2.DOCX
