Расчет и проектирование привода общего назначения

Тульский Государственный Университет
Кафедра "Оборудование и технологии машиностроительного производства"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода общего назначения"
тула 2012

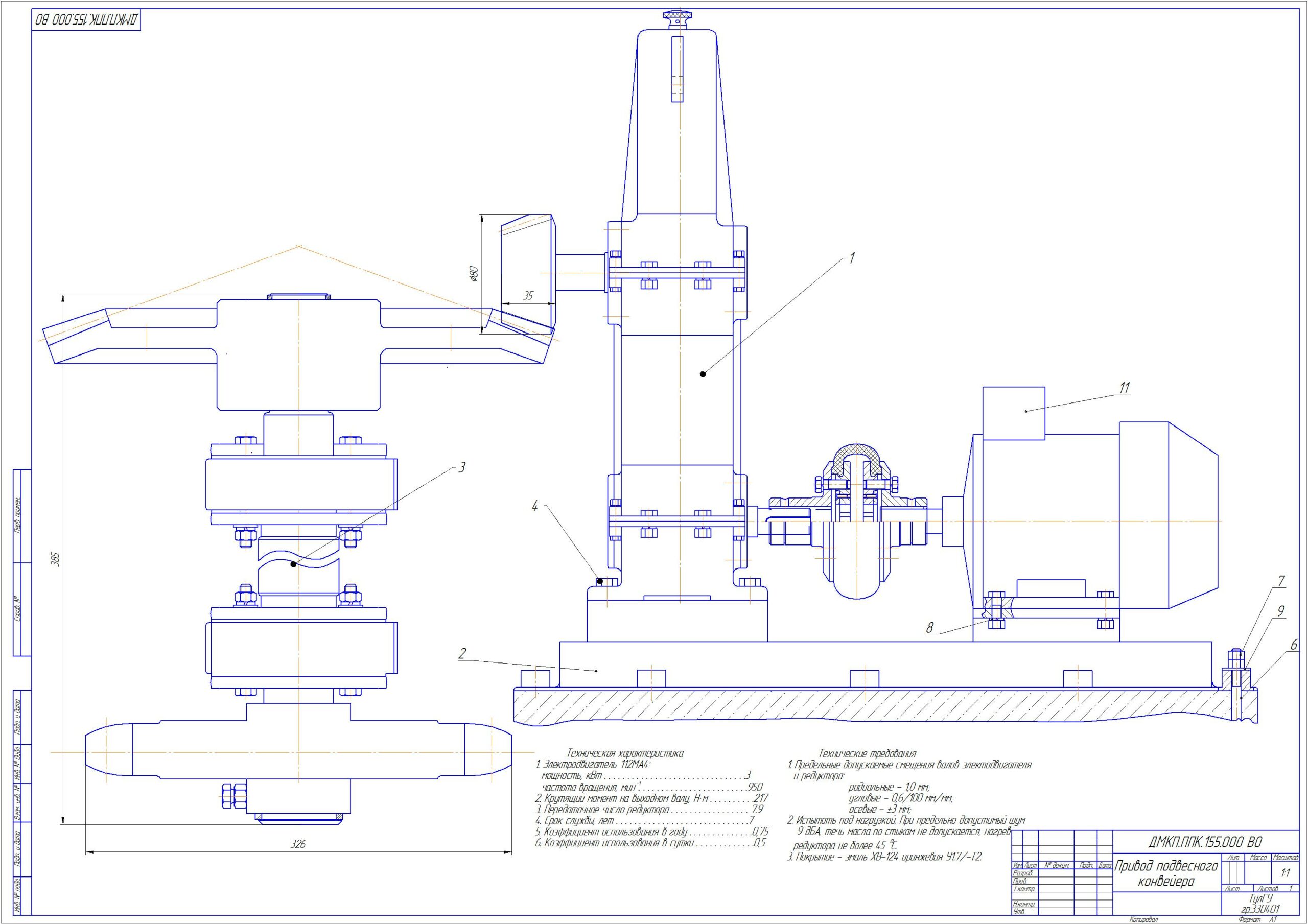

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, коническую передачу и одноступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал тихоходный, шестерня, колесо).
Курсовой проект содержит 2 листа формата А1, 3 листа формата А3, 2 спецификации, 32 страница пояснительной записки, содержащей 6 рисунков, 1 таблицу и 8 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.

Техническая характеристика привода:
Электродвигатель асинхронный112МА4 (мощность 3 кВт, частота вращения 950об/мин)
Редуктор цилиндрический (u=7,9)
Частота вращения на выходном валу редуктора - 90 об/мин
Общее передаточное число привода - 31,7
Вращающий момент на выходном валу - 217 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 950
2. Общее передаточное число редуктора 7,1
