Проектирование привода общего назначения (Uчп=20)

Барановичский государственный университет
Кафедра: Технологии машиностроения
Курсовой проект по дисциплине: детали машин
На тему: "Расчет и проектирование привода общего назначения"
Барановичи 2016

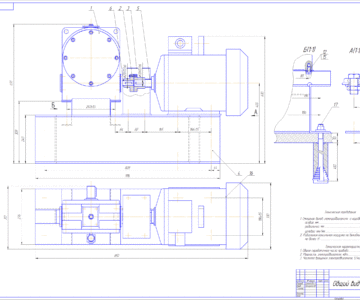

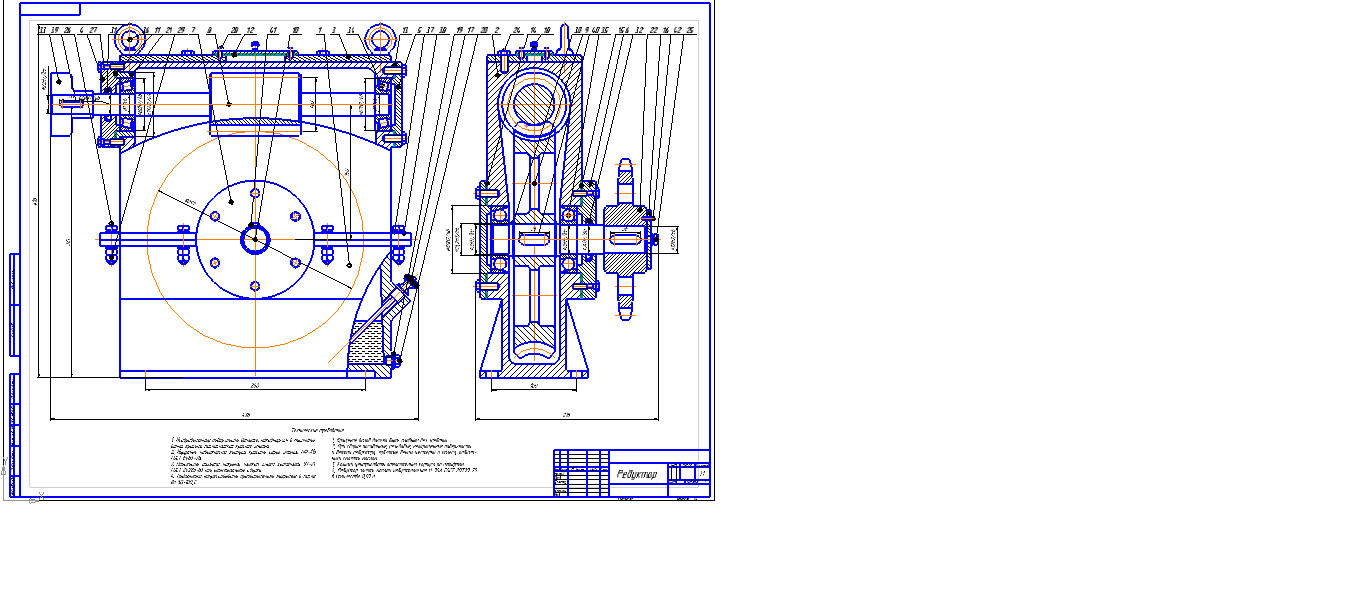

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, цепную передачу и однаступенчетый червячный редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал тихоходный, крышка, колесо).
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).
Техническая характеристика привода:
Электродвигатель асинхронный АИРС80В8 (мощность 0,6 кВт, частота вращения 690 об/мин)
Редуктор цилиндрический двухступенчатый (u=15,98)
Частота вращения на выходном валу редуктора - 8,6 об/мин
Общее передаточное число привода - 80,2
Вращающий момент на выходном валу - 510 Нм

Состав: Привод общего назначения (ВО), редуктор червячный однаступенчетый (СБ), деталировка (вал, крышка, колесо), спецификация на привод, спецификация на редуктор,рама; ПЗ Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода общего назначения (Uчп=20)

Мой курсач\~$аписка.doc
Мой курсач\~$дуктор.cd~
Мой курсач\~WRL1099.tmp
Мой курсач\вал.cdw
Мой курсач\записка.doc
Мой курсач\колесо.cdw
Мой курсач\Крышка.cdw
Мой курсач\Общий Вид.cdw
Мой курсач\Общий Вид.spw
Мой курсач\Рама.cdw
Мой курсач\Редуктор.cdw
Мой курсач\Спецификация.spw
Мой курсач
