Проектирование привода с цилиндрическим редуктором и горизонтальной ременной передачей

Барановичский государственный университет
Кафедра общенаучных дисциплин
Курсовой проект по дисциплине Детали машин и основы проектирования
На тему: Проектирование привода с цилиндрическим редуктором и горизонтальной ременной передачей
Барановичи 2015

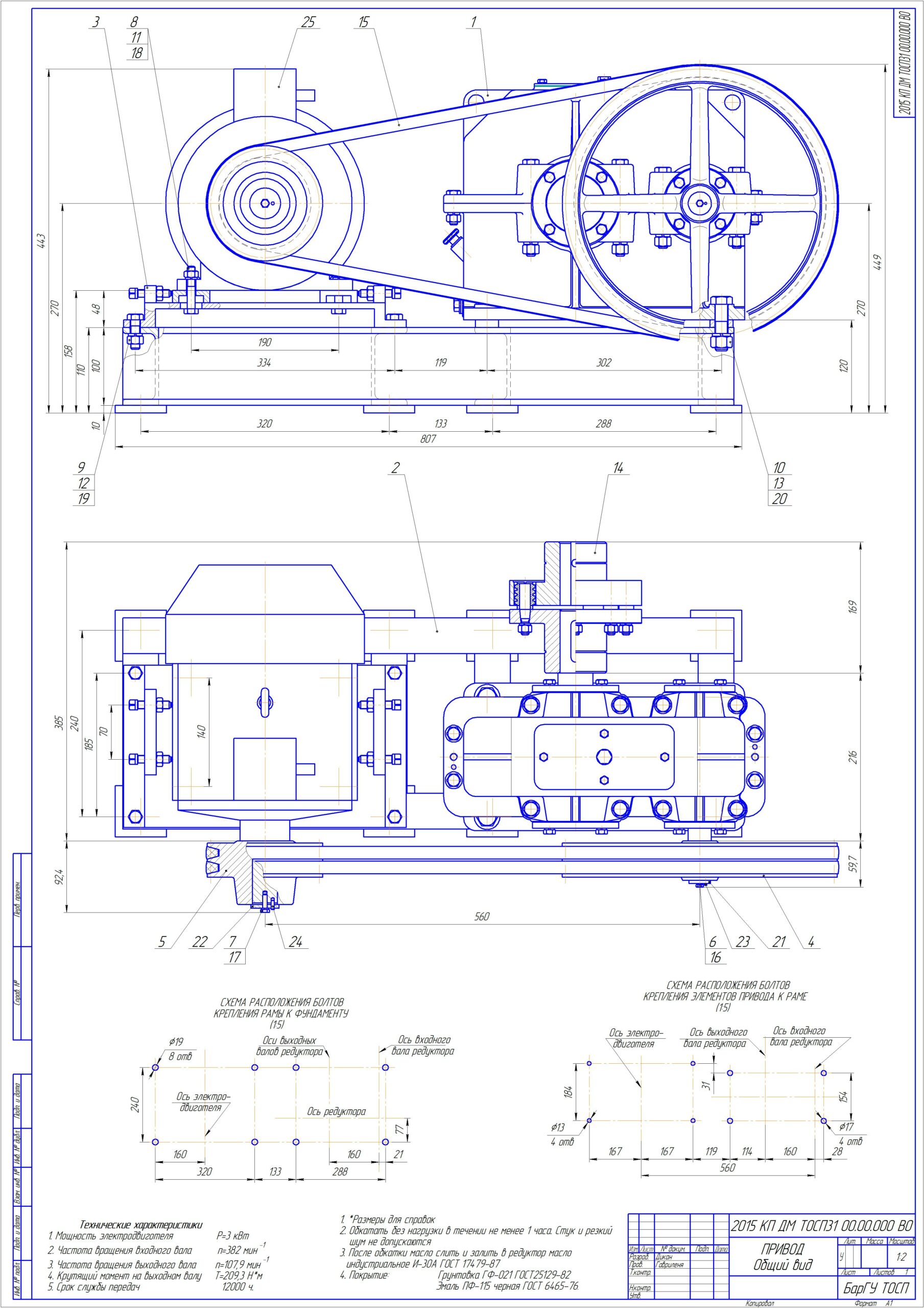

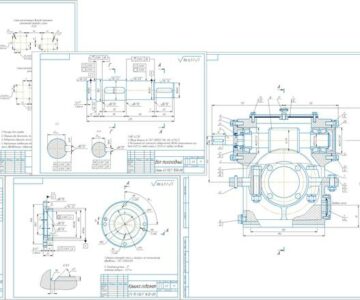

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, клиноременную передачу и одноступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора в разрезе и 4 чертежа деталировки редуктора (вал выходной, шестерня, колесо,крышка).
Курсовой проект содержит 4 листа формата А1, 2 листа формата А2 и 3 листа формата А3 , 3 спецификации, 45 страница пояснительной записки, содержащей 7 рисунков, 7 таблиц и 5 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).
Техническая характеристика привода:
электродвигатель 4А112МА6У3 Р=3 кВт , 955 об/мин
Редуктор цилиндрический одноступенчатый (u=8.84)
Частота вращения на выходном валу редуктора - 107 об/мин
Общее передаточное число привода - 8.85
Вращающий момент на выходном валу - 205 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 107.
2. Общее передаточное число редуктора 8.85
3. Передаточное число быстроходной ступени 3.54
4. Передаточное число тихоходной ступени 8.85
5. Вращающий момент на тихоходном валу, Нм 209

Состав: Привод общего назначения (ВО), редуктор цилиндрический одноступенчатый (СБ), деталировка (вал выходной, шестерня, колесо,крышка), спецификация на привод, спецификация на редуктор,спецификация на раму ПЗ Язык документа

Софт: КОМПАС-3D 14SPS1
