Проектирование привода скребкового конвейера u=23.15

Московский государственный машиностроительный университет (МАМИ)
Кафедра "Детали машин"
Дисциплина "Детали машин и основы конструирования"
Тема: "Проектирование привода скребкового конвейера"
Москва 2016

Вариант 2
Исходные данные на проектирование:
Натяжение ветвей двух цепей конвейера F1=5.7кН, F2=2.3кН.
Скорость цепи 0,95 м/с
Шаг цепи 0,1м
Число зубьев тяговых звездочек конвейера 7
Расстояние между звездочками 0,5 м
Высота центра приводной станции 0,5 м
Ресурс работы привода 14000
Разработать:
1. Цилиндрический редуктор с косыми зубами

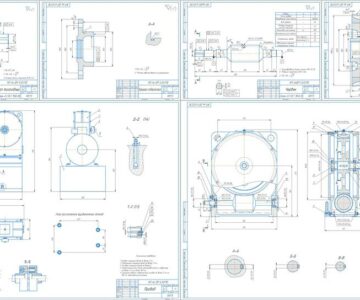

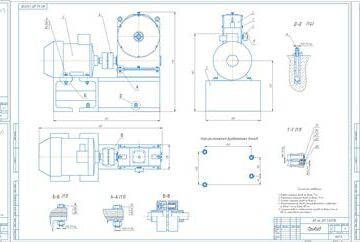

2. Монтажный чертеж привода
3. Рабочие чертежи деталей.

Содержание
Введение. Описание устройства привода 2
1 Выбор электродвигателя, кинематический и силовой расчет привода 4
2 Расчёт зубчатых колес редуктора 7
3 Предварительный расчет валов, подбор муфты 15
4 Конструктивные размеры шестерни и колеса 17
5 Конструктивные размеры корпуса и крышки редуктора 18
6 Расчет цепной передачи 20
7 Первый этап эскизной компоновки редуктора 25
8 Подбор подшипников для валов 27
9 Проверочный (уточненный) расчет валов 31
Коэффициент запаса прочности по касательным напряжениям 32
10 Подбор шпонок и проверочный расчет шпоночных соединений 33
12 Подбор посадок основных деталей редуктора 35
13 Смазка зацепления и подшипников редуктора 36
14 Сборка редуктора 37
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 38
