Казанский федеральный университет (КФУ)
кафедра "МК",
Дисциплина "Детали машин"

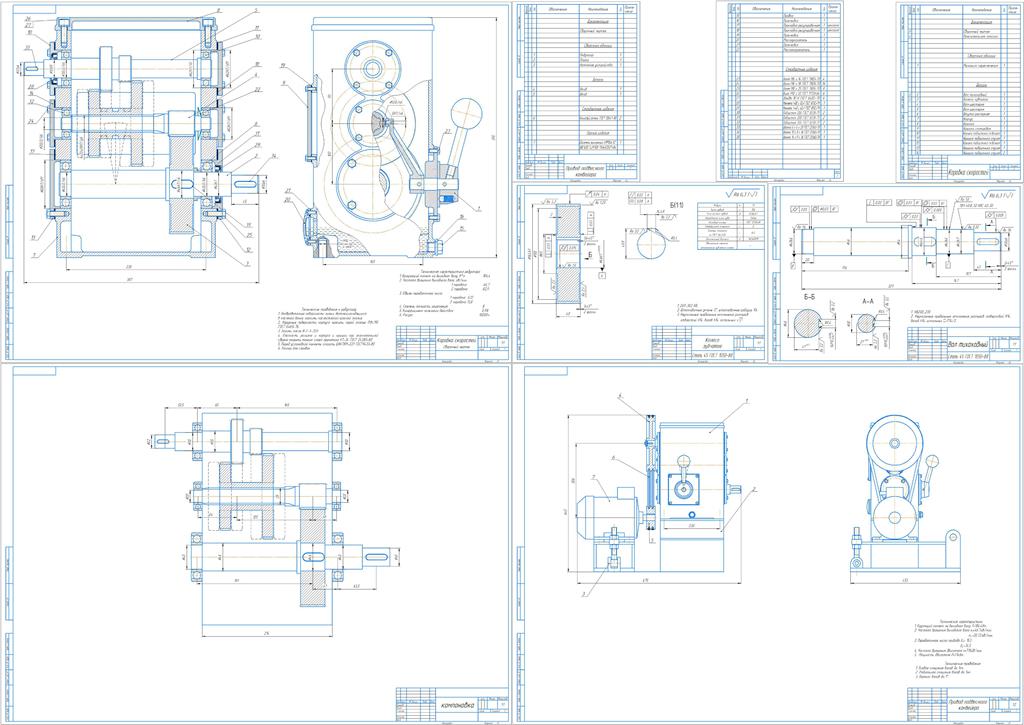

Тема: "Спроектировать коробку скоростей привода подвесного конвейера"
Казань 2015
Исходные данные:
Вариант 1
Тяговая сила цепи -2 Кн
Скорость грузовой цепи 0,45/0,2 м/с
Шаг грузовой цепи 80мм
Число зубьев звездочки 7
Тип редуктора - коробка скоростей
Оглавление
1. Кинематический расчет. 2
1.1 Выбор электродвигателя 2
1.2 Частоты вращения ,угловые скорости валов редуктора и приводного барабана: 4
2. Расчет клиноременной передачи 6
3. Расчет ступений коробки скоростей. 10
3.1 Выбор материала. 10
3.2 Допускаемые контактные напряжения 10
3.3 Допускаемое напряжение изгиба 11
3.4 Определение межосевого расстояния. 12
3.5 Определение нормального модуля зацепления 1 передачи 13
3.6 Определение числа зубьев шестерни и колеса 1 передачи 13
3.7 Определение основных размеров шестерни и колеса 1 передачи 13
3.8.Силы в зацеплении.[1,стр. 15] 1 передачи 14
3.9 Определение межосевого расстояния 2 передачи. 14
3.10 Определение нормального модуля зацепления 2 передачи 15
3.11 Определение числа зубьев шестерни и колеса 2 передачи 15
3.12 Определение основных размеров шестерни и колеса 2 передачи 15
3.13.Силы в зацеплении.[1,стр. 15] 2 передачи 16
3.14 Определяем коэффициент ширины шестерни по диаметру 16
3.15 Проверочные расчеты косозубой цилиндрической передачи 17
4. расчет цепной передачи 19
5. проектный расчет. 22
5.1 Диаметры валов 22
5.2 Расстояния между деталями передач 22
5.4 Схемы установки подшипников 23
5.5 Составление компоновочной схемы 23
6. Подбор шпонок и шлицев. 24
7. Проверочный расчет подшипников. 26
7.1 Ведущий вал. 26
7.3 Тихоходный вал. 28
7.4. Выбор посадок подшипников 30
8. Проверочный расчет валов на прочность. 32
8.2 Тихоходный вал 32
7.1. Расчёт тихоходного вала 34
9. Выбор смазки. 36
10. Конструирование корпусных деталей 37
11. Конструирование крышек подшипников 40
Список литературы 42
