Проектирование привода технологического оборудования u=6.64
Уральский федеральный университет имени первого Президента России Б. Н. Ельцина.
Кафедра Детали машин
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Проектирование привода технологического оборудования"
Екатеринбург 2015
В данной работе проектируется планетарный редуктор для привода оборудования.
Исходные данные: марка электродвигателя-4А280М8; передаточное число-6.64; число сателлитов-3; число зубьев на сателлите-28, мощность электродвигателя-75 кВт; число оборотов-750 об/мин.
Введение……………………………………………………………………….………..……..………………………………..............................................2
Исходные данные……………………………….………………………………………....................................................................................3
1. Кинематический расчёт времени...................................................................................................................3
2. Расчёт зубчатой передачи с внешним зацеплением……....………………..……..……………..................4
2.1 Выбор материалов и определение допускаемых напряжений...................................................4
2.2 Расчет допускаемых контактных напряжений……………………………………………...........................4
2.2.1 Допускаемые контактные напряжения…………………………………………………............................4
2.2.2 Допускаемые напряжения изгиба…………………………...………......................................................5
3. Проектный расчет передачи………………………………………….…...………………………………………........6
4. Проверочный расчет передачи…………………………………………...……………....................................................7
4.1 Проверка на выносливость по контактным напряжениям………..…............................................7
4.2 Проверка на выносливость по напряжениям изгиба…………………...............................................7
5. Определение сил в зацеплении…………………………………………………………………………................................8
5.1 Подбор подшипников тихоходного вала…… …………………….............................................................8
6. Расчет валов и подшипников……………………………………………………………………………………........................9
6.1 Проектный расчет валов…………………………………………….…………………………………….....................................9
6.2 Расчет шпонок………………………………………………………………………………………………….............................10
6.3 Расчет быстроходного вала………………………………………………………………………................................10
6.3.1 Силы на подшипниках быстроходного вала………………………………...................................10
6.3.2 Силы на тихоходном валу……………………………………………………………….................................11
7. Смазка редуктора……………………………………………………………………...…………………………………........................14
8. Уплотнительные устройства………………………………………………………..………………………..........................14
9. Заключение……………………………………………………………………………..…………………………………...............................15

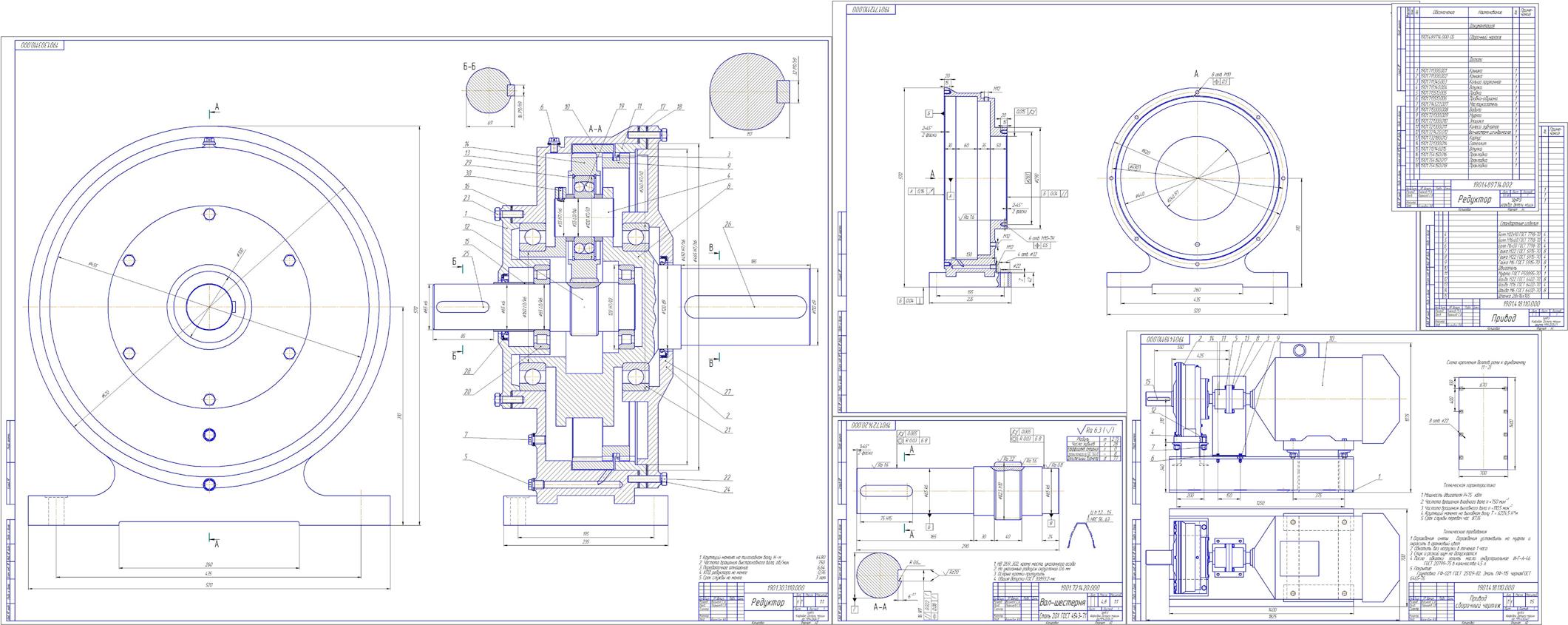

Состав: Редуктор (ВО), вал-шестерня(СБ), корпус(ВО), привод (СБ)
Софт: КОМПАС-3D 16
