Проектирование привода цепного конвейера. Редуктор цилиндрический двухрядный соосный u=9

Белорусско-Российский университет
Кафедра «Основы проектирования машин»
По дисциплине «Детали машин»
На тему: Привод цепного конвейера
Могилёв 2019

Исходные данные:
окружное усилие F_tPO=3,8 Н;
окружная скорость v_PO=1,1 м/с;
количество звездочек на приводном валу k=2;
срок службы привода 5,5 лет;
редуктор цилиндрический двухрядный соосный u=9.
Содержание:
Введение. 4
1. Энерго-кинематический расчет привода. 5
1.1. Выбор электродвигателя. 5
1.2. Назначение передаточных отношений передач. 6
1.3. Определение основных энерго-кинематических параметров на валах привода. 6
2. Проектный расчёт зубчатой передачи. 8
2.1. Выбор материалов и определение допускаемых напряжений для зубчатых передач. 8
2.2. Допускаемые контактные напряжения. 8
2.3. Допускаемые напряжения изгиба. 10
2.4. Проектный расчёт цилиндрических косозубых передач. 11
2.5. Расчет тихоходной зубчатой передачи. 11
2.6. Проверка зубьев колес тихоходной зубчатой переда по контактным напряжениям. 15
2.7. Проверка зубьев колёс тихоходной зубчатой передачи по напряжениям изгиба. 16
2.8. Расчет быстроходной зубчатой передачи. 17
2.9. Проверка зубьев колес быстроходной передачи по контактным напряжениям. 18
2.10. Проверка зубьев колёс быстроходной зубчатой передачи по напряжениям изгиба. 20
3. Расчет цепной передачи 21
4. Проектный расчет вала. 25
4.1. Определение опасных сечений вала. 28
4.2. Проверочный расчет вала на усталостную выносливость. 31
5. Расчет подшипников качения. 33
6. Расчет шпоночных соединений привода. 35
7. Расчет основных размеров корпуса редуктора 37
8. Выбор соединительной муфты. 39
9. Обоснование и выбор смазочных материалов. 40
10. Техника безопасности. 40
Вывод. 41
Список литературы 42

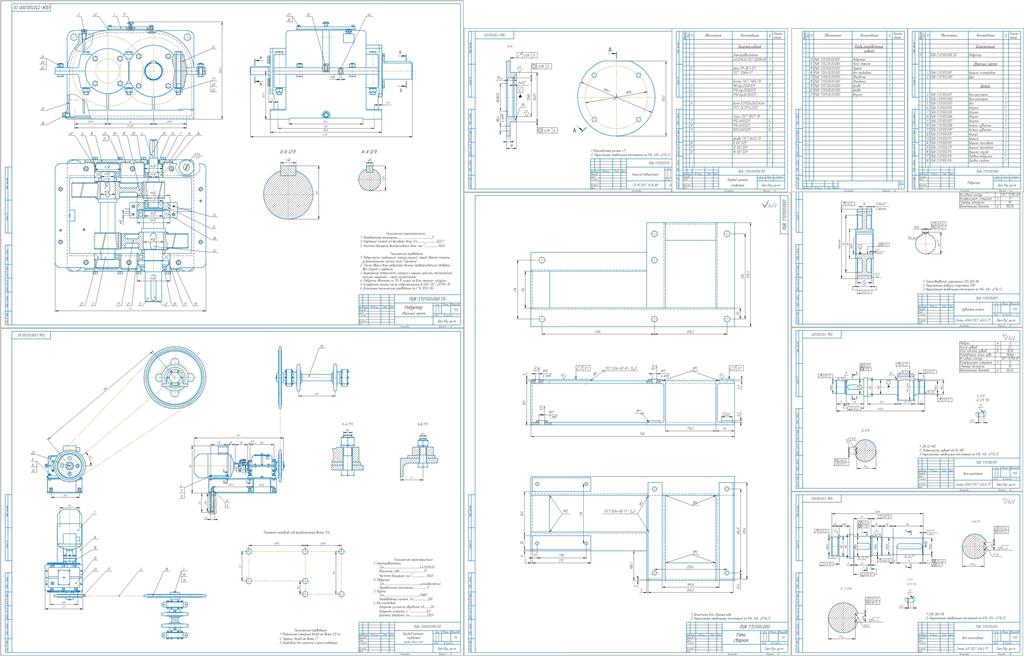

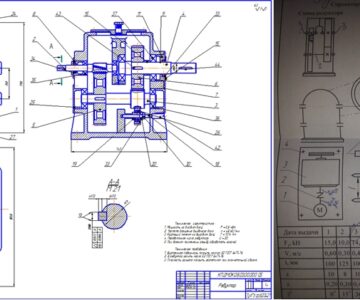

Состав: Пояснительная записка, привод цепного конвейера, рама сварная, редуктор цилиндрический двухрядный соосный, перечень, спецификация, вал тихоходный, вал-шестерня, зубчатое колесо, крышка подшипника Язык документа

Софт: КОМПАС-3D v 18.1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода цепного конвейера. Редуктор цилиндрический двухрядный соосный u=9

Курсовая Детали Машин/Записка ДМ.docx
Курсовая Детали Машин/На А1/
Курсовая Детали Машин/На А1/Вал тихоходный.cdw
Курсовая Детали Машин/На А1/Вал-шестерня.cdw
Курсовая Детали Машин/На А1/Зубчатое колесо.cdw
Курсовая Детали Машин/На А1/Крышка подшипника.cdw
Курсовая Детали Машин/Перечень 1.cdw
Курсовая Детали Машин/Перечень 2.cdw
Курсовая Детали Машин/Привод цепного конвейера Чертеж общего вида.cdw
Курсовая Детали Машин/Рама сварная.cdw
Курсовая Детали Машин/Редуктор сборочный чертеж.cdw
Курсовая Детали Машин/Спецификация 1.cdw
Курсовая Детали Машин/Спецификация 2.cdw
Курсовая Детали Машин/Спецификация 3.cdw
