Московский государственный технический университет им. Н.Э. Баумана
Кафедра "Основы конструирования машин"
Курсовой проект по дисциплине "Детали машин"
На тему "Проектирование привода цепного транспортера с двухступенчатым цилиндрическим редуктором, выполненным по развернутой схеме"
Москва 2021г.
Исходные данные: Окружная сила = 9 кН; Скорость цепи = 1.08 м/c; Число зубьев тяговой звездочки = 11; Шаг тяговой цепи = 63 мм; Высота расположения оси звездочки = 500 мм.

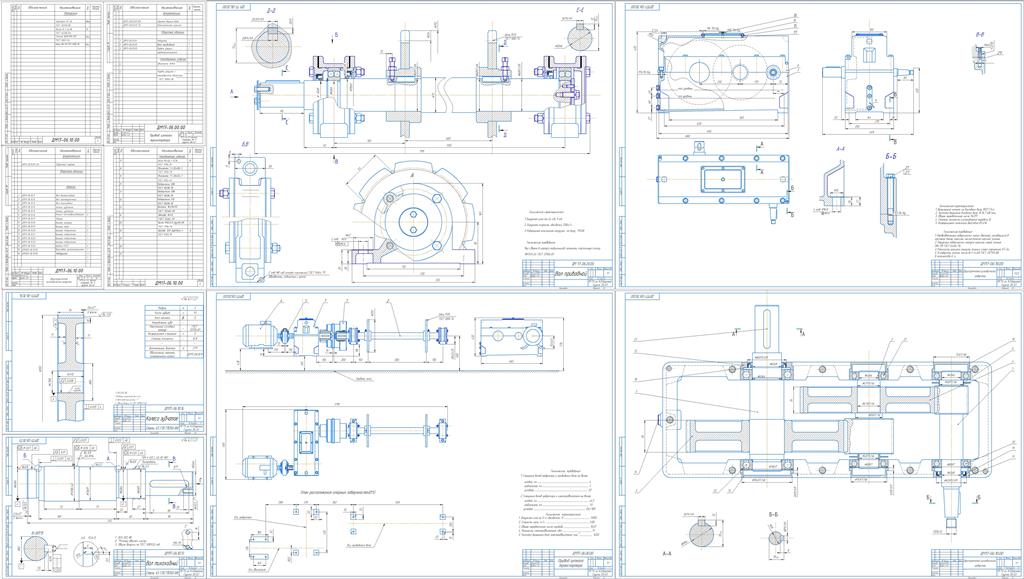

В данной работе
• 1 лист: Редуктор
• 2 лист: Редуктор
• 3 лист: Муфта комбинированная, тихоходный вал и колесо зубчатое
• 4 лист: Приводной вал
• 5 лист: Привод
Для графических построений использовалась программа КОМПАС 3D V18. Стандартные изделия взяты из библиотеки стандартных деталей
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
1. Выбор электродвигателя.
2. Вычисление кинематических параметров.
3.Расчет момента на тихоходном валу.
4. Результат расчета на ЭВМ.
5. Проектный расчёт валов.
6. Эскизное проектирование
6.1. Валы:
6.2. Зубчатые колеса:
6.3. Элементы корпуса редуктора:
6.4. Подбор подшипников:
7. Расчет соединений.
7.1. Шпоночные соединения.
7.2. Соединения с натягом.
8. Подбор подшипников на заданный ресурс..
8.1. Расчет подшипников быстроходного вала
8.2. Расчет подшипников промежуточного вала.
8.3. Расчет подшипников тихоходного вала.
8.3. Расчет подшипников приводного вала.
9. Конструирование корпусных деталей и крышек подшипников
10. Расчет валов на статическую прочность
11. Выбор смазочных материалов и системы смазывания
12. Проектирование комбинированной муфты
12. Порядок сборки привода, выполнение необходимых регулировочных работ
Список использованной литературы и источников
