Привод цепного конвейера (Редуктор двухступенчатый по развернутой схеме)

301

150

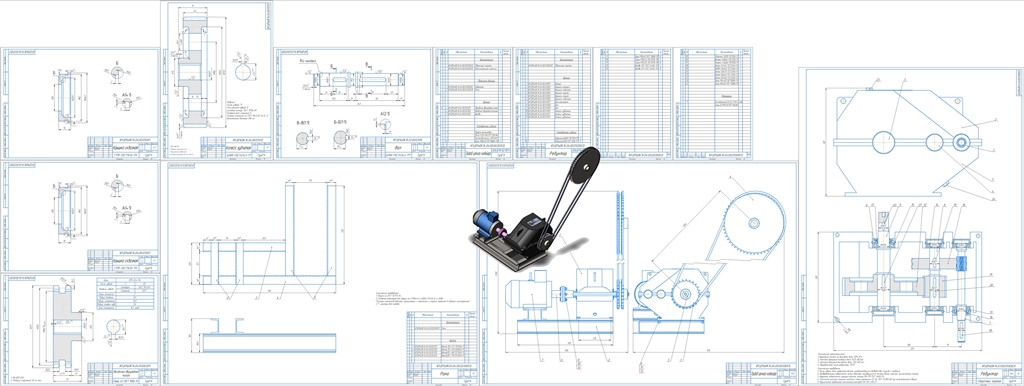

3D модель Привод цепного конвейера (Редуктор двухступенчатый по развернутой схеме)

Тульский Государственный университет 2020
Кафедра «Проектирование механизмов и деталей машин»
Курсовой проект на тему «Привод цепного конвейера»

Исходные данные:
- тяговое усилие цепи конвейера Ft = 6,4 кН
- скорость движения цепи V = 0,7 м/с
- шаг звездочки тяговой t = 125 мм
- количество зубьев тяговой звездочки Z = 10

Содержание.

Введение…………………………………………………….…..1
1. Кинематический расчет привода……………………….….2
2. Расчет первой зубчатой передачи…………………………6
3. Расчет второй зубчатой передачи……………..…………13
4. Расчет цепной передачи………………………………..….19
5. Компоновка редуктора…………………………………....22
5.1. Выбор комплектующих…………………………....22
5.2. Конструктивные размеры корпуса редуктора…..23
6. Расчет валов……………………………………………….26
6.1. Расчет быстроходного вала………………….……..26
7. Проверка подшипников…………………….……….…..33
8. Проверка шпоночного соединения………….………….34
9. Смазка………………………………….………….……...35
10. Сборка редуктора………………….…………………...36
Заключение………………………………………….……37
Список использованной литературы………….……….38

двухступенчатый Конвейер привод Редуктор сборочный чертеж ТулГУ Цепной цилиндрический

Автор

Soklakovo

Дата

07.03.2021

Язык

Русский

Состав

ПЗ; 3д-сборка; Общий вид привода (А1); редуктор (А1); Рама (А1); Вал (А4); Крышка сквозная (А4); Колесо зубчатое (А4); Цепная звездочка (А4); Спецификация (Рама); Спецификация (редуктор); презентация (PowerPoint)

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива
